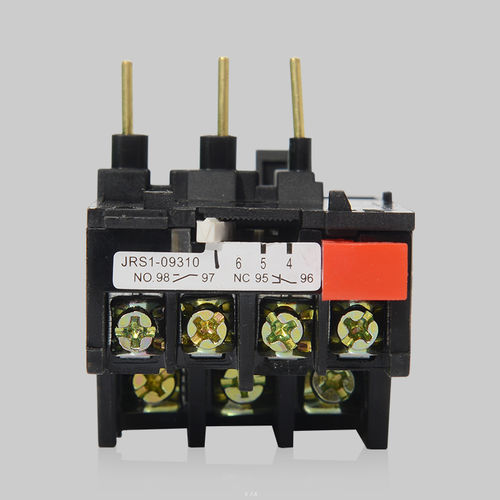

Relé de proteção térmico JRS1

trifásicopara motor elétricopara montagem em contator

O relé térmico de sobrecarga da série JRS1 é adequado para circuitos de CA 50～60 Hz, tensão nominal de funcionamento Ue: 380 V, corrente nominal 0,1～80 A, servindo para proteção contra sobrecarga e falha de fase em motores de CA. O relé térmico apresenta uma estrutura adequada, dispõe de um dispositivo de regulação da corrente de ajuste, um dispositivo de reinicialização manual, um dispositivo de paragem, um dispositivo de compensação de temperatura, bem como uma estrutura de proteção que protege as mãos contra choques elétricos. ► Condições normais de funcionamento e de instalação 3.1 - Temperatura ambiente: -5 °C a +40 °C, e o valor médio em 24 horas não excede +35 °C; 3.2 - A altitude do local de instalação não excede os 2000 m; 3.3 - Condições atmosféricas: A humidade relativa não excede 50% quando a temperatura é de +40 °C; é permitida uma humidade relativa elevada a temperaturas relativamente baixas; por exemplo, a humidade relativa atinge 90% a +20 °C; devem ser tomadas medidas especiais quando se verificar condensação no produto devido à variação de temperatura. 3.4 - Deve encontrar-se num meio sem risco de explosão e isento de gases que possam corroer o metal e danificar o isolamento, bem como em locais isentos de poeira condutora. 3.5 - Grau de poluição: 3 3.6 - Categoria de instalação: III 3.7 - Posição de instalação: instalado na posição normal, o ângulo entre o plano de instalação e a vertical não deve exceder ±5°, e sem vibrações nem impactos evidentes. 3.8 - Grau de proteção: IP 00
