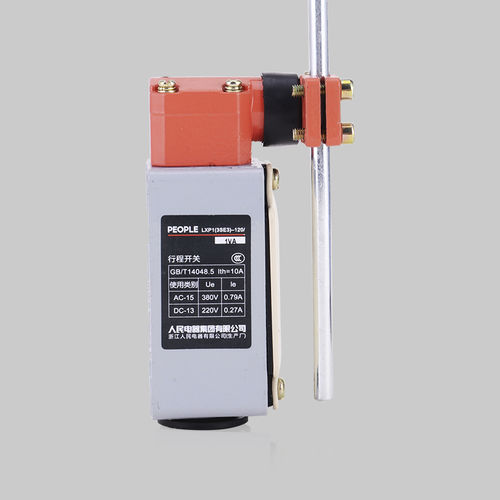

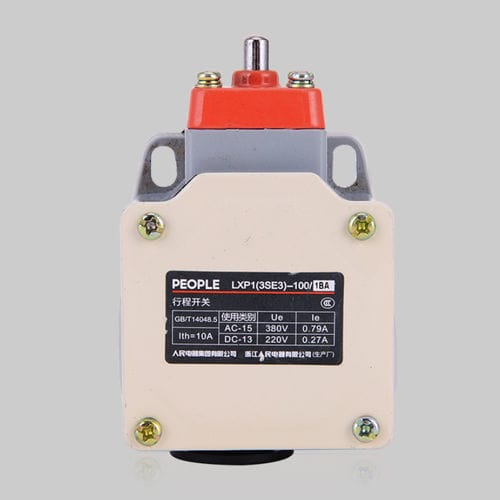

Chave fim de curso de came giratória LXP1

com alavanca rotativacom haste flexívelmecânica

O interruptor de curso da série LXP1 é adequado para circuitos de controlo de CA de 40 Hz a 60 Hz, tensão CA até 500 V, tensão CC até 600 V e corrente até 10 A. Permite converter um sinal mecânico num sinal elétrico, servindo como mecanismo de disparo, controlo de velocidade ou controlo programado Estrutura Esta série de produção pode ser classificada em tipo aberto e tipo de proteção. O tipo aberto está disponível em 2P e 3P. O tipo aberto 3P está disponível apenas na versão oscilante. O tipo 2P está disponível em 4 variantes: tipo ponte, tipo instantâneo, tipo oscilante, tipo oscilante com uma ponte e tipo oscilante cruzado. O tipo com proteção está disponível em 2P, 3P e 4P. Possui 4 tipos: 1NO+1NC, 1NO+2NC, 2NO+1NC e 2NO+2NC. Principais parâmetros técnicos 5.1 Temperatura ambiente: -40 ºC a +85 ºC 5.2 Tensão nominal de isolamento: Ui = 500 V CA; 600 V CC 5.3 Tensão máxima de funcionamento: Ue = 500 V no mesmo polo. 5.4 Corrente nominal de aquecimento: Ith = 10 A 5.5 Corrente nominal de funcionamento: Ie — ver a tabela seguinte 5.6 Vida útil mecânica: 300 mil 5.7 Vida útil elétrica: Ie = 1 A/CA - 11,5 milhões; Ie = 0,5 A/CA - 11,10 milhões 5.8 Precisão do movimento repetitivo da haste de empurrar: 0,02 mm 5.9 Linha de saída da caixa de proteção: M20x1,5 5.10 Capacidade de ligação do fio ao contacto: fio macio 2x25 mm²; fio trançado (com chumbo) 2x1,5 mm²
