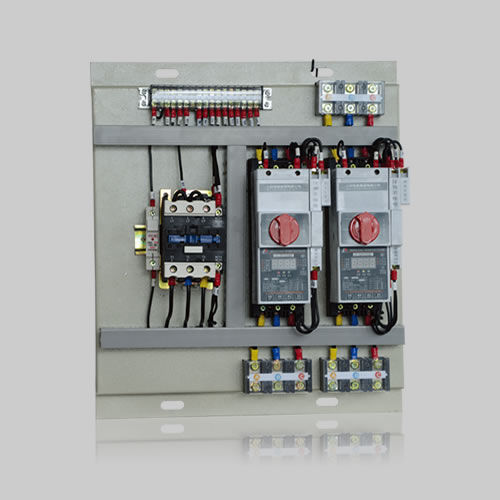

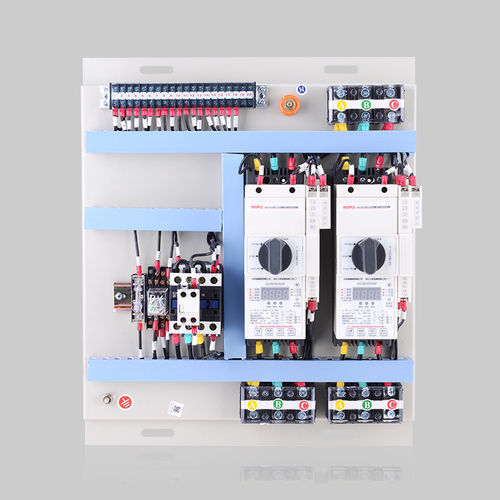

Controlador de velocidade para motor RDCPSD

O controlador tipo D da série RDCPS(KB0) é utilizado principalmente em sistemas de alimentação de CA a 50 Hz, com tensão nominal de funcionamento até 400 V, corrente nominal de 1 A a 125 A e potência do motor de 0,05 kW até 50 kW,para realizar o controlo de velocidade e a proteção contra sobrecarga, perda de fase, sobrecorrente e curto-circuito em motores de dupla velocidade. Condições normais de funcionamento 3.1 Temperatura ambiente: máx. +40 °C, mín. -5 °C. Temperatura média diária: +35 °C 3.2 Altitude: 2000 m 3.3 Humidade: máx. 50 % a +40 °C. É possível aceitar uma humidade mais elevada a temperaturas mais baixas, como, por exemplo, máx. 90 % a +20 °C. Deve-se ter cuidado com a condensação causada por variações de temperatura. 3.4 Nível de poluição: nível 3 3.5 Tipo de instalação: o tipo de instalação está relacionado com a tensão nominal de funcionamento; o tipo de instalação do circuito principal abaixo de 380 V é IV; o tipo de instalação do circuito principal e do circuito de controlo abaixo de 690 V é IV; o tipo de instalação do circuito de alarme é II. 3.6 Método de instalação: o ângulo entre o plano de instalação e o plano vertical não deve exceder 5. 3.7 Tipo de instalação: instalar a placa inferior com 4 parafusos M6.
