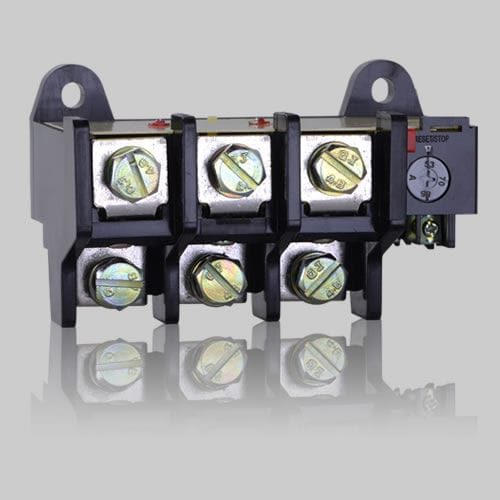

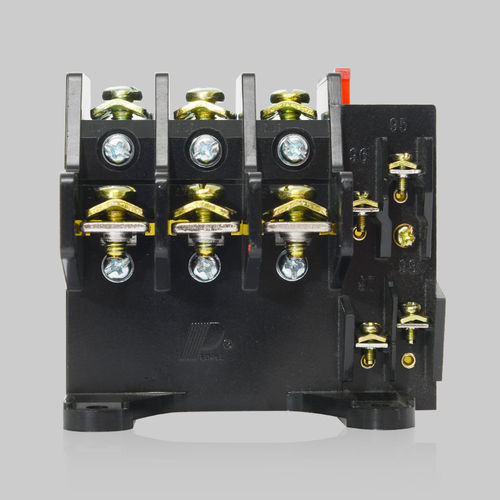

Relé de proteção térmico JR36

1 NA/NFtrifásicoCA

O relé térmico de sobrecarga do tipo bimetálico da série JRS36 é adequado para circuitos de CA a 50 Hz, com tensão nominal de funcionamento Ue: 690 V CA e corrente de 0,25 a 160 A, servindo para a proteção contra sobrecarga e falha de fase em motores de CA. O relé térmico possui as seguintes funções: corrente de ajuste regulável, compensação de temperatura, proteção contra falha de fase, seleção opcional de reinicialização automática ou manual; permite verificar a flexibilidade de funcionamento do circuito e pode interromper manualmente o contacto NC (fecho do contacto NO); as suas dimensões externas e de instalação são idênticas às do JR16B, o que o torna um produto ideal de nova geração. Este produto está em conformidade com as normas GB14048.4, IEC60947-4-1, etc. Condições normais de funcionamento e de instalação 3.1 Temperatura ambiente: -5 ÿ~+40 ÿ, e o valor médio nas últimas 24 horas não excede +35 ÿÿ 3.2 A altitude do local de instalação não excede 2000 m; 3.3 Condições atmosféricas: a humidade relativa não excede 50% quando a temperatura é de +40ÿ; é permitida uma humidade relativa mais elevada a temperaturas relativamente baixas; por exemplo, a humidade relativa atinge 90% a +20ÿ, devendo ser tomadas medidas especiais caso se verifique condensação no produto devido à variação de temperatura. 3.4 Deve estar num ambiente sem risco de explosão e isento de gases que possam corroer o metal e danificar o isolamento, bem como em locais sem poeira condutora. 3.5 Grau de poluição: 3 3.6 Categoria de instalação: III 3.7 Posição de instalação: instalado na posição normal, o ângulo entre o plano de instalação e a vertical não deve exceder ±5°, sem vibrações nem impactos evidentes. 3.8 Grau de proteção: IP 20
