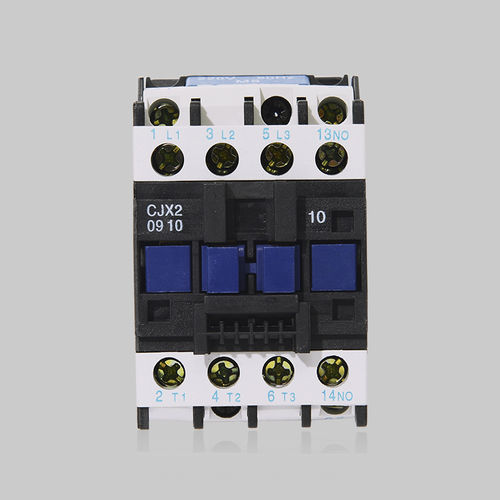

Contator eletromagnético CJX2 series

CAtripolar4 polos

O contactor CA da série CJX2 é utilizado principalmente em circuitos de CA a 50 Hz ou 60 Hz, com tensão nominal de funcionamento até 690 V e corrente nominal de funcionamento até 95 A, para a ligação e desligamento remotos, podendo também ser combinado com um relé térmico integrado num arrancador eletromagnético para proteger o circuito contra sobrecargas de funcionamento. O contactor pode ainda ser equipado com um conjunto de contactos auxiliares do tipo modular, contacto de atraso de ar, mecanismo de interbloqueio mecânico, etc., para ser combinado num contactor de atraso, num contactor direcional e num arrancador estrela-triângulo. O produto está em conformidade com as normas: GB14048.4, IEC60947-4-1, etc. CONDIÇÕES DO AMBIENTE DE APLICAÇÃO 3.1 A altitude dos locais de instalação não excede os 2000 m 3.2 Temperatura ambiente O limite superior da temperatura ambiente não excede os +40 ℃; o valor médio da temperatura ambiente em 24 horas não excede os +35 ℃. O limite inferior da temperatura ambiente não é inferior a -5 ℃. 3.3 Condições atmosféricas 3.3.1 Humidade Quando a temperatura máxima é de +40 ℃, a humidade relativa não excede 50 %, sendo permitida uma humidade relativa relativamente elevada quando a temperatura é relativamente baixa. Por exemplo, atinge 90 % a 20 ℃, devendo ser tomadas medidas especiais quando ocorrer condensação devido à variação de temperatura. 3.3.2 Grau de poluição: 3 3.4 Condições de instalação Instalar em locais sem vibrações de impacto e sem neve ou chuva; o terminal superior liga à alimentação e o terminal inferior liga à carga; o ângulo entre a vertical e o produto não deve exceder 5°
