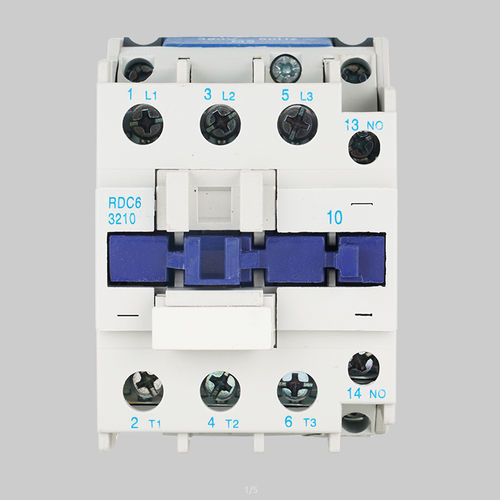

Contator de segurança RDC6 series

eletromagnéticomonofásicotrifásico

O contactor CA da série RDC6 é adequado para circuitos de CA a 50/60 Hz, com tensão nominal de funcionamento até 660 V, corrente nominal de funcionamento até 95 A, para utilização na ligação e interrupção remotas do circuito, podendo ser combinado com o relé térmico da série RDR6 para formar um arrancador eletromagnético, com o objetivo de proteger o circuito contra sobrecargas que possam ocorrer durante o funcionamento. O contactor também pode ser equipado com acessórios como um grupo de contactos auxiliares do tipo «building block», contacto de atraso de ar, mecanismo de interbloqueio mecânico, etc., para ser configurado como contactor de atraso, contactor direcional ou arrancador estrela-triângulo. ► Condições normais de funcionamento e de instalação 3.1 - Temperatura ambiente: -5 °C a +40 °C; O valor médio em 24 horas não excede +35 °C 3.2 - A altitude dos locais de instalação não excede os 2000 m. 3.3 - Condições atmosféricas: quando a temperatura máxima é de +40 °C, a humidade relativa não excede 50%, sendo permitida uma humidade relativa mais elevada quando a temperatura é relativamente baixa. Por exemplo, atinge 90% a 20 °C, devendo tomar-se medidas especiais caso ocorra condensação devido à variação de temperatura. 3.4 - Grau de poluição: 3 3.5 - Condições de instalação: Instalar em locais sem impactos nem vibrações evidentes. 3.6 - Posição de instalação: O ângulo de inclinação entre o plano de instalação e a vertical não deve exceder ±5°. 3.7 - Categoria de instalação: Grau III
