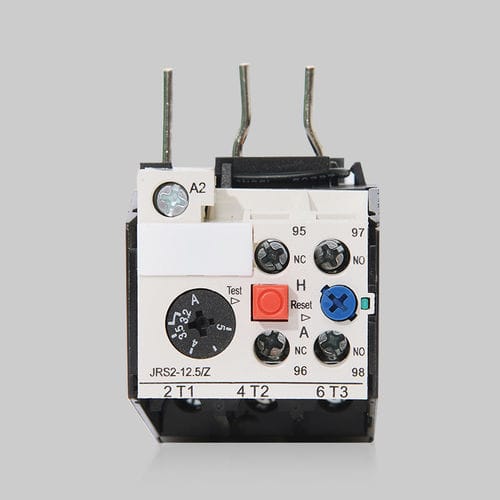

Relé de proteção térmico JRS2

1 NA/NFtrifásicoCA

O relé térmico da série JRS2 é adequado para redes elétricas de CA a 50 Hz/60 Hz, com tensão nominal Ue: 690 V e corrente de 0,1 a 630 A, sendo utilizado para a proteção contra sobrecarga e quebra de fase em motores de CA ou circuitos. O relé térmico possui as funções de proteção contra quebra de fase, compensação de temperatura, seleção opcional de reinicialização manual ou automática, verificação da flexibilidade de ação e abertura manual dos contactos NC e NO. Condições normais de funcionamento e de instalação 3.1 Temperatura ambiente: -5 °C a +40 °C, sendo que o valor médio em 24 horas não deve exceder +35 °C; 3.2 Altitude: não deve exceder 2000 m, 3.3 Atmosfera: quando a temperatura máxima é de +40ÿ, a humidade relativa não excede 50%; é permitida uma humidade relativa mais elevada quando a temperatura é relativamente baixa; por exemplo, atinge 90% a +20ÿ; Devem ser tomadas medidas especiais caso se verifique condensação devida à variação de temperatura. 3.4 Grau de poluição: 3 3.5 Categoria de instalação: III 3.6 Posição de instalação: o ângulo entre o lado de instalação do relé e a vertical não deve ser superior a ±5° 3.7 Impacto e vibração: o produto deve ser instalado e utilizado em locais sem abalões, impactos ou vibrações evidentes. 3.8 Modo de instalação: Os modelos JRS2-12,5, 25, 32, 45 e 80 dispõem de três tipos de instalação: instalação combinada, instalação com parafusos e instalação em calha padrão de 35 mm. Os modelos JRS2-63, 135, 150, 180, 400 e 630 dispõem de dois tipos de modo de instalação: instalação com parafusos e instalação em trilho padrão de 35 mm. 3.9 Grau de proteção: IP00
