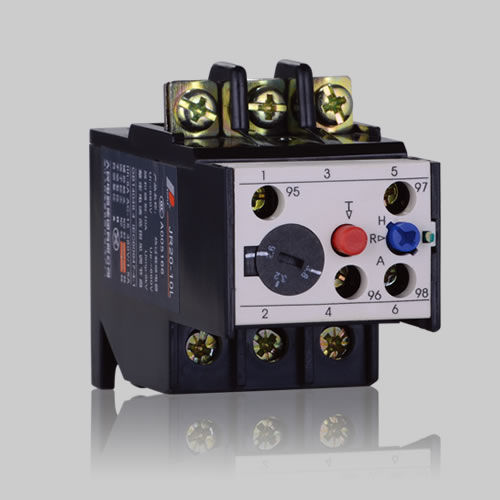

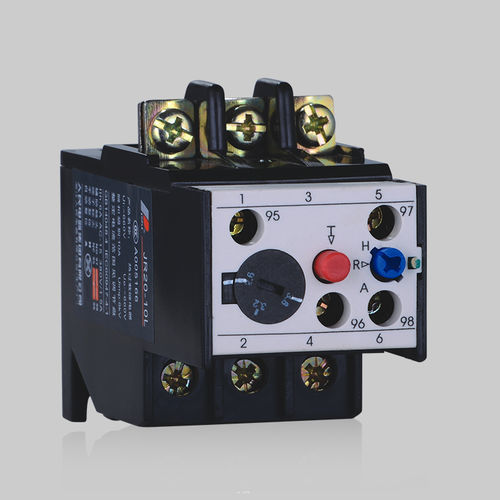

Relé de proteção térmico JR20

1 NFtrifásicoCA

O relé térmico de sobrecarga da série JR20 é adequado para sistemas de alimentação de CA a 50 Hz/60 Hz, com tensão nominal de funcionamento Ue: 660 V e corrente de 0,1 a 630 A, servindo para proteção contra sobrecarga e falha de fase em motores de CA. O relé térmico possui as funções de proteção contra quebra de fase, compensação de temperatura, seleção opcional de reinicialização manual ou automática, verificação da flexibilidade de libertação da ação e interrupção manual dos contactos NC, etc. Este produto está em conformidade com as normas GB14048.4, IEC60947-4-1, etc. Condições normais de funcionamento e de instalação 3.1 - Temperatura ambiente: -5 °C a +40 °C, e o valor médio nas últimas 24 horas não excede +35 °C; 3.2 - A altitude do local de instalação não excede 2000 m; 3.3 - Condições atmosféricas: a humidade relativa não excede 50 % quando a temperatura é de +40 °C; é permitida uma humidade relativa relativamente elevada a temperaturas relativamente baixas; por exemplo, a humidade relativa atinge 90% a +20 °C; devem ser tomadas medidas especiais caso ocorra condensação no produto devido à variação de temperatura. 3.4 - Deve estar num ambiente sem risco de explosão, isento de gases que possam corroer o metal ou danificar o isolamento, bem como em locais isentos de poeira condutora. 3.5 - Grau de poluição: 3 3.6 - Categoria de instalação: III 3.7 - Posição de instalação: instalado na posição normal, o ângulo de inclinação entre o lado da instalação e a vertical não deve exceder ±5°, e sem vibrações nem impactos evidentes. 3.8 - Grau de proteção: IP 00
