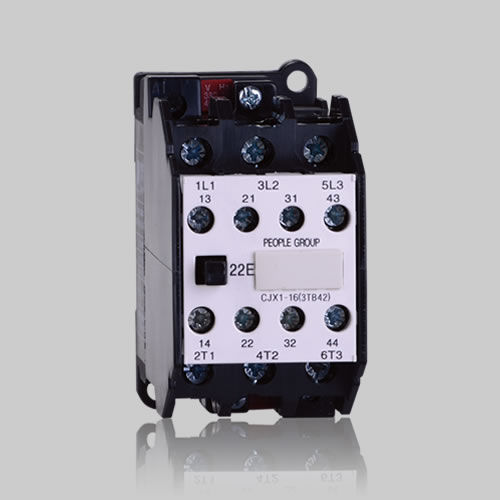

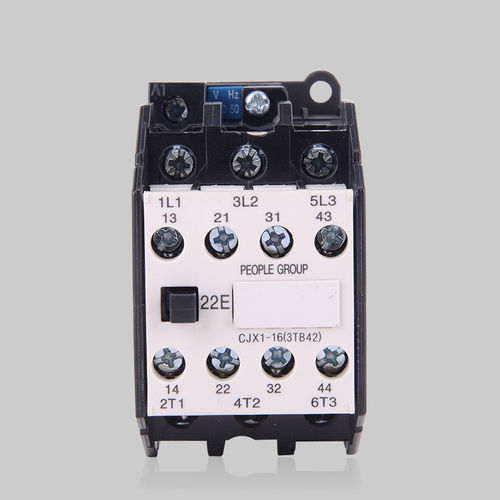

Contator eletromagnético CJX1 series

CA

O contactor CA da série CJX1 é adequado para circuitos de CA a 50 (ou 60) Hz, com tensão nominal de funcionamento até 690 V, corrente nominal até 400 A quando a categoria de utilização é AC-3 e a tensão nominal de funcionamento é de 380 V, para ligar e desligar remotamente o circuito, podendo ser combinado com o JRS2 (3UA) para formar um arrancador eletromagnético, de forma a proteger o circuito contra sobrecargas resultantes do funcionamento. Este produto está em conformidade com as normas: GB14048.4, IEC60947-4-1, etc. CONDIÇÕES DO AMBIENTE DE APLICAÇÃO 3.1 A altitude dos locais de instalação não deve exceder os 2000 m 3.2 Temperatura ambiente O limite superior da temperatura ambiente não excede +40 ℃; o valor médio da temperatura ambiente em 24 horas não excede +35 ℃. O limite inferior da temperatura ambiente não é inferior a -5 ℃. 3.3 Condições atmosféricas 3.3.1 Humidade Quando a temperatura máxima é de +40 ℃, a humidade relativa não excede 50 %, sendo permitida uma humidade relativa ligeiramente mais elevada quando a temperatura é relativamente baixa. Por exemplo, atinge 90 % a 20 ℃, devendo tomar-se medidas especiais quando ocorrer condensação devido à variação de temperatura. 3.3.2 Grau de poluição: 3 3.4 Condições de instalação Instalar em locais sem vibrações de impacto e sem neve ou chuva; o terminal superior liga-se à alimentação e o terminal inferior liga-se à carga; o ângulo de inclinação entre a vertical e o produto não deve exceder 5°
