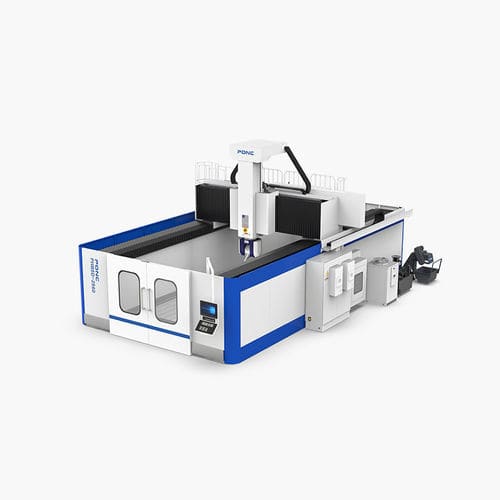

Centro de usinagem CNC de 5 eixos PHB5D-2540/60/80verticalpara liga de alumíniopara aço
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- para liga de alumínio, para aço, para cobre, para alumínio
- Estrutura
- tipo pórtico
- Cone
- HS-A 63
- Número de ferramentas
- 20 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno
- Aplicações
- para moldes, para trabalhos pesados, para a indústria aeroespacial
- Outras características
- de alta precisão
- Curso X
4.000 mm, 6.500 mm, 8.500 mm
(157,48 in, 255,91 in, 334,65 in)- Curso Y
2.600 mm
(102,36 in)- Curso Z
1.000 mm, 1.250 mm, 1.500 mm
(39,37 in, 49,21 in, 59,06 in)- Velocidade de rotação
6.000 rpm, 18.000 rpm
(37.699 rad.min-1, 113.097 rad.min-1)- Potência
56 kW, 70 kW
(76,14 hp, 95,17 hp)- Velocidade de avanço no eixo X
30 m/min
- Velocidade de avanço no eixo Y
30 m/min
- Velocidade de avanço no eixo Z
30 m/min
- Peso máx. das ferramentas
5 kg
(11 lb)- Precisão de posicionamento
0,012 mm, 0,015 mm, 0,025 mm, 0,03 mm, 0,04 mm
(0,00047 in, 0,00059 in, 0,00098 in, 0,00118 in, 0,00157 in)- Repetibilidade
0,008 mm, 0,01 mm, 0,012 mm, 0,017 mm, 0,022 mm
(0,00031 in, 0,00039 in, 0,00047 in, 0,00067 in, 0,00087 in)- Peso total
55 t, 70 t, 84 t
(60,63 us ton, 77,16 us ton, 92,59 us ton)- Comprimento total
8.300 mm, 10.800 mm, 12.800 mm
(326,8 in, 425,2 in, 503,9 in)- Largura total
7.800 mm
(307,1 in)- Altura total
5.700 mm
(224,4 in)
Descrição
1. O centro de usinagem CNC modelo PHB5D possui funções de capacidade de fresagem, perfuração e rosqueamento.
2. O sistema internacional de controle numérico CNC é adotado. Usinagem para vários comprimentos de perfis metálicos, como alumínio, aço, cobre, etc
3. O design do tipo ponte é usado, com grande variedade de peças de processamento e alta precisão de processamento.
4. Eixo A / C multi-ângulo, multi-azimute, processamento multi-ângulo, para atender a diferentes necessidades de processamento.
5.It é amplamente utilizado para o processamento de moldes de grande e médio porte e peças estruturais de liga de alumínio na indústria de moldes e aeroespacial.
