Fresadora CNC de 3 eixos PGMH series
verticaltipo ponteBT 50

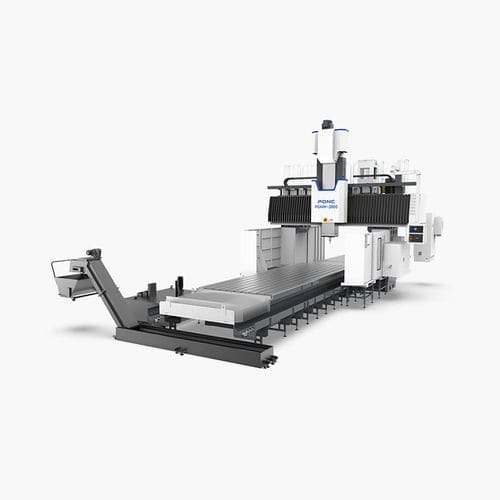

Fresadora CNC de 3 eixos - PGMH series - PONC CNC - vertical / tipo ponte / BT 50
Fresadora CNC de 3 eixos - PGMH series - PONC CNC - vertical / tipo ponte / BT 50
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte
Cone
BT 50
Número de ferramentas
24 ferramentas, 40 ferramentas, 32 ferramentas
Função adicional
para furação, para rosqueamento interno
Aplicações
para a indústria dos moldes
Outras características
de alto desempenho, de alta rigidez
Curso X

4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)

Curso Y

3.700 mm
(145,67 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Potência

17 kW, 25,5 kW
(23,11 hp, 34,67 hp)

Velocidade de avanço no eixo X

15 m/min

Velocidade de avanço no eixo Y

15 m/min

Velocidade de avanço no eixo Z

12 m/min

Capacidade máx. da mesa

15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)

Peso máx. das ferramentas

18 kg
(39,7 lb)

Precisão de posicionamento

0,015 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00177 in)

Repetibilidade

0,01 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00138 in)

Peso total

45 t, 51 t, 57 t
(49,6 us ton, 56,22 us ton, 62,83 us ton)

Comprimento total

12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)

Largura total

6.800 mm
(267,7 in)

Altura total

5.300 mm
(208,7 in)

Descrição

1. Integrado com a função de fresagem, integrado com a função de fresagem, mandrilamento, perfuração (perfuração, expansão, alargamento), rosqueamento e outras funções de processamento. 2. O sistema internacional de controle numérico CNC é adotado. 3. Configure o eixo W para aumentar a faixa de altura da peça usinada e melhorar o desempenho da usinagem. 4. Em comparação com a máquina de viga fixa, a faixa de altura da peça de trabalho é maior e o curso do eixo W e o curso do eixo Z podem ser sobrepostos, o que pode efetivamente impedir que o aríete se estenda por muito tempo e afetar a rigidez da usinagem. 5. Amplamente utilizado no processamento de moldes, peças estruturais, máquinas têxteis e outras peças.
