Centro de usinagem para trabalhos pesados PGMA series
de 3 eixosverticaltipo ponte

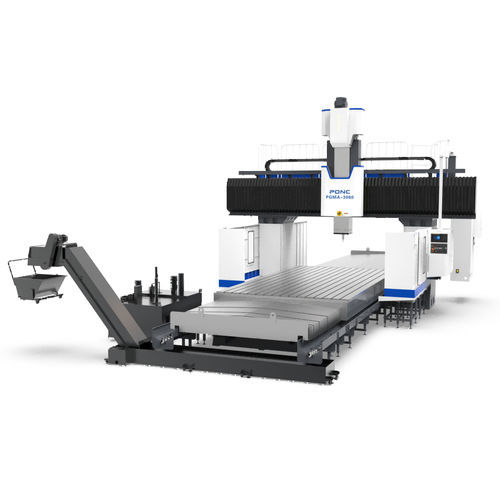

Centro de usinagem para trabalhos pesados - PGMA series - PONC CNC - de 3 eixos / vertical / tipo ponte
Centro de usinagem para trabalhos pesados - PGMA series - PONC CNC - de 3 eixos / vertical / tipo ponte
Centro de usinagem para trabalhos pesados - PGMA series - PONC CNC - de 3 eixos / vertical / tipo ponte - imagem - 2
Centro de usinagem para trabalhos pesados - PGMA series - PONC CNC - de 3 eixos / vertical / tipo ponte - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte
Cone
BT 50
Número de ferramentas
40 ferramentas, 24 ferramentas, 60 ferramentas, 32 ferramentas
Função adicional
para furação, para rosqueamento interno
Aplicações
para moldes, para trabalhos pesados
Outras características
de alta precisão, de alta velocidade, de alta rigidez
Curso X

4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)

Curso Y

4.500 mm
(177,17 in)

Curso Z

1.600 mm
(62,99 in)

Velocidade de rotação

2.500 rpm
(15.708 rad.min-1)

Potência

37 kW, 55,5 kW
(50,31 hp, 75,46 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

15 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)

Peso máx. das ferramentas

18 kg, 25 kg
(39,7 lb, 55,1 lb)

Precisão de posicionamento

0,018 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00071 in, 0,00098 in, 0,00138 in, 0,00177 in)

Repetibilidade

0,012 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00047 in, 0,00059 in, 0,00098 in, 0,00138 in)

Peso total

80 t, 90 t, 100 t
(88,18 us ton, 99,21 us ton, 110,23 us ton)

Comprimento total

12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)

Largura total

9.000 mm
(354,3 in)

Altura total

8.000 mm
(315 in)

Descrição

1. A máquina integra funções de fresagem, mandrilamento, perfuração (perfuração, expansão, alargamento), rosqueamento. 2. O sistema de controle numérico CNC internacional é adotado. 3.It é adequado para o processamento de peças grandes, peças de placas, peças de disco, moldes de peças de concha e outras peças de precisão. 4. Características de alta precisão, alta velocidade, alta flexibilidade e proteção ambiental. 5. O eixo X é suportado por quatro trilhos de guia rolantes, e o eixo Z adota uma estrutura quadrada restrita por quatro lados, com excelente rigidez de usinagem. 6. A alimentação do eixo Z é acionada por motores duplos e parafusos duplos, com melhor correspondência de inércia e resposta dinâmica. 7.It é amplamente utilizado nas indústrias de construção naval, geração de energia, máquinas pesadas, locomotivas, máquinas têxteis, máquinas de impressão, fabricação de moldes, etc.
