Fresadora CNC de 3 eixos PGMG series
verticaltipo ponteBT 50

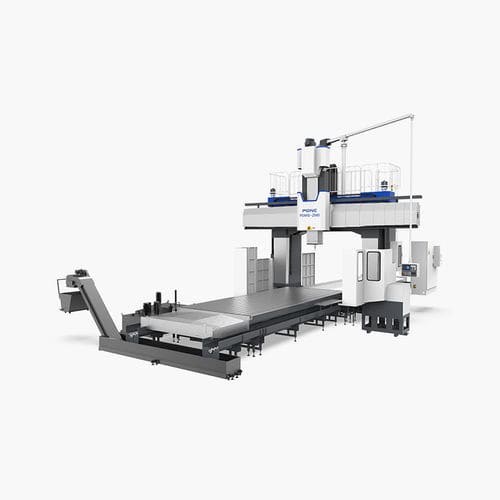

Fresadora CNC de 3 eixos - PGMG series - PONC CNC - vertical / tipo ponte / BT 50
Fresadora CNC de 3 eixos - PGMG series - PONC CNC - vertical / tipo ponte / BT 50
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte
Cone
BT 50
Número de ferramentas
40 ferramentas, 60 ferramentas
Função adicional
para furação, para rosqueamento interno
Aplicações
para trabalhos pesados
Curso X

4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)

Curso Y

3.900 mm
(153,54 in)

Curso Z

800 mm
(31,5 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Potência

17 kW, 25,5 kW
(23,11 hp, 34,67 hp)

Velocidade de avanço no eixo X

15 m/min

Velocidade de avanço no eixo Y

15 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)

Peso máx. das ferramentas

25 kg
(55,1 lb)

Precisão de posicionamento

MÍN: 0,012 mm
(0,00047 in)

MÁX: 0,045 mm
(0,00177 in)

Repetibilidade

MÍN: 0,008 mm
(0,00031 in)

MÁX: 0,035 mm
(0,00138 in)

Peso total

55 t, 60 t, 65 t
(60,63 us ton, 66,14 us ton, 71,65 us ton)

Comprimento total

12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)

Largura total

7.800 mm
(307,1 in)

Altura total

6.500 mm
(255,9 in)

Descrição

1. Integrado com a função de fresagem, integrado com a função de fresagem, mandrilamento, perfuração (perfuração, expansão, alargamento), rosqueamento e outras funções de processamento. 2. O sistema internacional de controle numérico CNC é adotado. 3. Configure o eixo W para aumentar a faixa de altura da peça usinada e melhorar o desempenho da usinagem. 4. Em comparação com a máquina de viga fixa, a faixa de altura da peça de trabalho é maior e o curso do eixo W e o curso do eixo Z podem ser sobrepostos, o que pode efetivamente impedir que o aríete se estenda por muito tempo e afetar a rigidez da usinagem. 5. Amplamente utilizado no processamento de moldes, peças estruturais, máquinas têxteis e outras peças.
