Fresadora CNC de 3 eixos PGMB series
verticaltipo ponte40 ferramentas

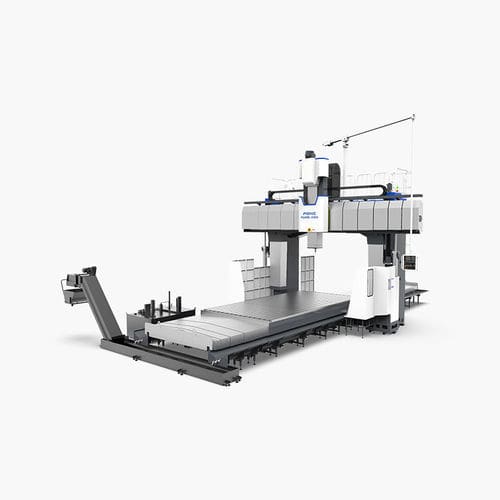

Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 2
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 3
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 4
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 5
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 6
Fresadora CNC de 3 eixos - PGMB series - PONC CNC - vertical / tipo ponte / 40 ferramentas - imagem - 7
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte
Número de ferramentas
40 ferramentas, 60 ferramentas
Função adicional
para furação, para rosqueamento interno
Aplicações
para moldes, para a indústria aeroespacial, para trabalhos pesados
Outras características
de alta velocidade, de alta precisão
Curso X

4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)

Curso Y

4.500 mm
(177,17 in)

Curso Z

1.200 mm
(47,24 in)

Velocidade de rotação

4.500 rpm
(28.274 rad.min-1)

Potência

22 kW, 33 kW
(29,91 hp, 44,87 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

15 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)

Precisão de posicionamento

0,015 mm, 0,025 mm, 0,035 mm, 0,04 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00157 in, 0,00177 in)

Repetibilidade

0,01 mm, 0,015 mm, 0,025 mm, 0,03 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00118 in, 0,00138 in)

Peso total

80 t, 90 t, 100 t
(88,18 us ton, 99,21 us ton, 110,23 us ton)

Comprimento total

12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)

Largura total

8.500 mm
(334,6 in)

Altura total

8.000 mm
(315 in)

Descrição

1. A máquina integra funções de fresagem, mandrilamento, perfuração (perfuração, expansão, alargamento), rosqueamento. 2. O sistema internacional de controle numérico CNC é adotado. 3.It é adequado para o processamento de peças grandes, peças de placas, peças de disco, moldes de peças de concha e outras peças de precisão. 4. Características de alta precisão, alta velocidade, alta flexibilidade e proteção ambiental. 5. Em comparação com a máquina de viga fixa, a faixa de altura da peça de trabalho é maior e o curso do eixo W e o curso do eixo Z podem ser sobrepostos, o que pode efetivamente impedir que o aríete se estenda por muito tempo e afete a rigidez da usinagem. 6.It é amplamente utilizado nas indústrias de construção naval, geração de energia, máquinas pesadas, locomotivas, aeroespaciais, máquinas têxteis, máquinas de impressão, fabricação de moldes, etc.
