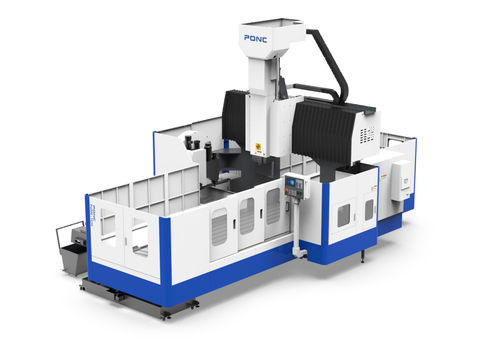

Centro de usinagem CNC com pórtico fixo PGME-2030/40
de 5 eixosverticalcom mesa móvel

Centro de usinagem CNC com pórtico fixo - PGME-2030/40 - PONC CNC - de 5 eixos / vertical / com mesa móvel
Centro de usinagem CNC com pórtico fixo - PGME-2030/40 - PONC CNC - de 5 eixos / vertical / com mesa móvel
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com pórtico fixo, com mesa móvel
Cone
BT 50
Função adicional
de fresagem, para rosqueamento interno, para furação
Curso X

2.700 mm, 3.200 mm, 4.200 mm
(106,3 in, 125,98 in, 165,35 in)

Curso Y

1.800 mm, 2.300 mm
(70,87 in, 90,55 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 6.000 rpm
(37.699 rad.min-1)

MÍN: 10 rpm
(63 rad.min-1)

Potência

17 kW, 20,4 kW
(23,11 hp, 27,74 hp)

Velocidade de avanço no eixo X

10.000 mm/min
(6,56 in/s)

Velocidade de avanço no eixo Y

10.000 mm/min
(6,56 in/s)

Capacidade máx. da mesa

8 t, 10 t, 13 t, 17 t
(9 us ton, 11 us ton, 14 us ton, 19 us ton)

Peso total

25 t, 27 t, 30 t, 35 t
(27,56 us ton, 29,76 us ton, 33,07 us ton, 38,58 us ton)

Comprimento total

7.000 mm, 8.000 mm, 10.000 mm
(275,6 in, 315 in, 393,7 in)

Largura total

4.300 mm, 4.800 mm
(169,3 in, 189 in)

Altura total

4.900 mm
(192,9 in)

Descrição

1. A máquina pode completar fresagem, mandrilamento, perfuração, rosqueamento e outros processamentos com fixação de peças de uma só vez. 2. O sistema internacional de controle numérico CNC é adotado. A cama da máquina de fundição, viga estruturada integrada e coluna são usadas para esta máquina. 3. O magazine de ferramentas e a cabeça de fresagem automática em ângulo reto estão opcionalmente disponíveis de acordo com a necessidade. 4.It é amplamente utilizado para usinagem de peças grandes na construção naval, aeroespacial.
