Centro de usinagem CNC de 5 eixos PHC5D series
verticaltipo pórticoHS-A 63

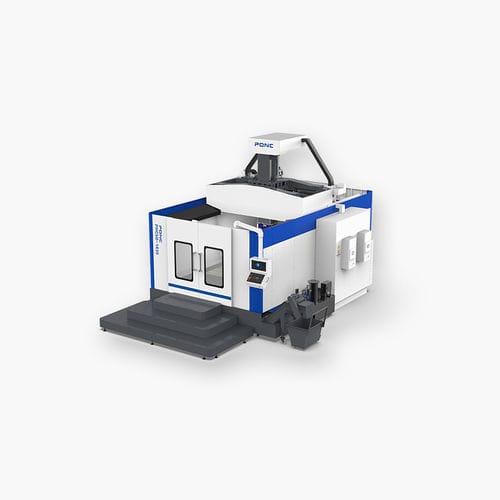

Centro de usinagem CNC de 5 eixos - PHC5D series - PONC CNC - vertical / tipo pórtico / HS-A 63
Centro de usinagem CNC de 5 eixos - PHC5D series - PONC CNC - vertical / tipo pórtico / HS-A 63
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico
Cone
HS-A 63
Número de ferramentas
20 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Aplicações
para trabalhos pesados
Curso X

3.000 mm, 4.000 mm, 6.000 mm
(118,11 in, 157,48 in, 236,22 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

800 mm
(31,5 in)

Velocidade de rotação

8.000 rpm, 20.000 rpm
(50.265 rad.min-1, 125.664 rad.min-1)

Potência

25 kW, 30 kW
(33,99 hp, 40,79 hp)

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Peso máx. das ferramentas

5 kg
(11 lb)

Precisão de posicionamento

0,008 mm, 0,015 mm, 0,018 mm, 0,025 mm
(0,00031 in, 0,00059 in, 0,00071 in, 0,00098 in)

Repetibilidade

0,006 mm, 0,008 mm, 0,01 mm, 0,012 mm
(0,00024 in, 0,00031 in, 0,00039 in, 0,00047 in)

Peso total

26 t, 29 t, 35 t
(28,66 us ton, 31,97 us ton, 38,58 us ton)

Comprimento total

7.300 mm, 8.300 mm, 10.300 mm
(287,4 in, 326,8 in, 405,5 in)

Largura total

5.300 mm
(208,7 in)

Altura total

4.300 mm
(169,3 in)

Descrição

1. A máquina modelo PHC5D tem funções de capacidade de fresagem, mandrilamento, perfuração, alargamento e rosqueamento. 2. O sistema de controle numérico CNC internacional é adotado. 3. Esta máquina é um centro de usinagem de pórtico tipo ponte compacta, todos os eixos de movimento estão acima das paredes esquerda e direita da base da máquina. A mesa de trabalho é fixao peso da peça de trabalho não afeta a precisão do processamento. 4. A parte móvel adota a estrutura box-in-box. Durante o processo de corte, a força no entorno dessa estrutura é equilibrada, o que melhora efetivamente a estabilidade da máquina-ferramenta durante o processamento, e esse design termicamente simétrico torna a máquina-ferramenta menos suscetível a ambientes agressivos. 5.It é amplamente utilizado na fabricação de equipamentos automotivos, construção naval, locomotivas, aeroespacial, moldes e outros.
