Centro de usinagem CNC de 5 eixos PHC5D-1630/40L
verticaltipo pórticoHS-A 63

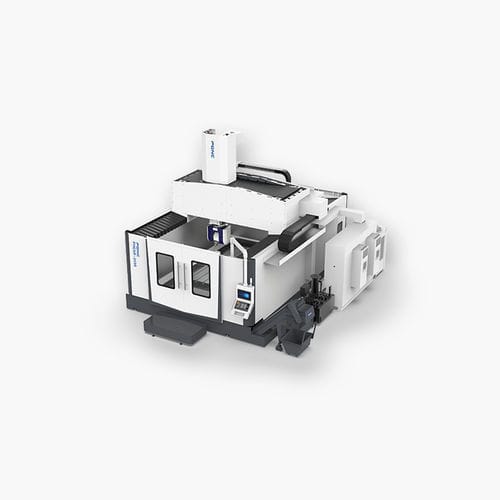

Centro de usinagem CNC de 5 eixos - PHC5D-1630/40L - PONC CNC - vertical / tipo pórtico / HS-A 63
Centro de usinagem CNC de 5 eixos - PHC5D-1630/40L - PONC CNC - vertical / tipo pórtico / HS-A 63
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico
Cone
HS-A 63
Número de ferramentas
40 ferramentas, 32 ferramentas, 20 ferramentas
Aplicações
para a indústria automóvel, para moldes, para a indústria aeroespacial
Curso X

3.000 mm, 4.000 mm
(118,11 in, 157,48 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

800 mm, 1.000 mm
(31,5 in, 39,37 in)

Velocidade de rotação

8.000 rpm, 20.000 rpm
(50.265 rad.min-1, 125.664 rad.min-1)

Potência

25 kW, 30 kW
(33,99 hp, 40,79 hp)

Velocidade de avanço no eixo X

60 m/min

Velocidade de avanço no eixo Y

60 m/min

Velocidade de avanço no eixo Z

30 m/min

Peso máx. das ferramentas

5 kg
(11 lb)

Precisão de posicionamento

0,008 mm, 0,012 mm, 0,015 mm, 0,018 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00071 in)

Repetibilidade

0,0012 mm, 0,006 mm, 0,01 mm
(0,00005 in, 0,00024 in, 0,00039 in)

Comprimento total

7.300 mm, 8.300 mm
(287,4 in, 326,8 in)

Largura total

5.300 mm
(208,7 in)

Altura total

5.700 mm
(224,4 in)

Descrição

1. O equipamento adota uma mesa de trabalho de cama em forma de U integrada, com todos os eixos de movimento acima das paredes da cama. Combinado com as partes móveis da estrutura da caixa na caixa, melhorando efetivamente a estabilidade e a rigidez da máquina-ferramenta durante o processamento 2. Os eixos X e Y são acionados por um motor linear, a cabeça de cinco eixos Ac é acionada por um motor de torque e não há link de transmissão intermediário; Uma resposta dinâmica alta pode ser conseguida durante a aceleração e a desaceleração, desse modo conseguindo a precisão stablemachining 3. Ligação de cinco eixos, uma fixação pode completar a usinagem multiface de peças curvas complexas. Amplamente utilizado em indústrias de fabricação de equipamentos mecânicos, como automóveis, construção naval, aeroespacial e moldes.
