Estufa a vácuo Vector UHV

de câmarapara tratamento térmicode brasagem

Descrição

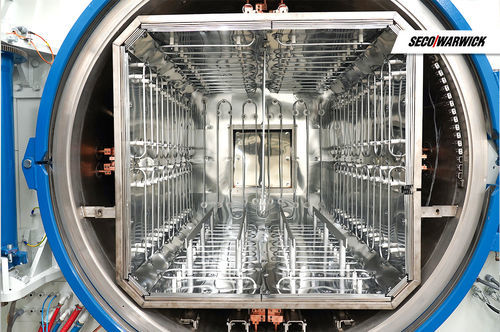

O Vector UHV é um forno a vácuo horizontal monocâmara dedicado à brasagem a vácuo de componentes de comutação elétrica, como interruptores a vácuo e disjuntores a vácuo (VCB). Foi projetado para processamento de ultra‑alta pureza e é montado e testado em sala limpa para minimizar contaminações.

Características

• Configuração horizontal monocâmara com zona quente em molibdénio para processamento de alta pureza
• Bombas turbomoleculares para obtenção de vácuo alto / ultra‑alto
• Seis zonas de controlo de temperatura controladas por tiristores para controlo térmico preciso
• Sistema externo de têmpera a gás (gases de têmpera: azoto ou argónio)
• Sistema de controlo informático de fácil operação
• Tamanhos padrão de câmara: 600×600×900 mm e 1000×1000×1200 mm

Vantagens

• O vácuo atua como atmosfera de proteção e de processo, eliminando a necessidade de gases de processo reativos e as suas emissões
• Sem emissões de CO2 provenientes do processo a vácuo e sem utilização de combustíveis fósseis para o ciclo de vácuo
• O gás de arrefecimento (N2 ou Ar) pode ser recuperado e devolvido ao ar, reduzindo o impacto ambiental
• Isolamento térmico reforçado reduzindo o consumo elétrico (aprox. 20%)
• Alta eficiência energética: motores classe IE3, controlo por inversor e algoritmos de gestão de energia
• Sistemas para otimizar o consumo de bombeamento, aquecimento e arrefecimento
• Redução de deformações por têmpera e dos custos de usinagem posteriores; geralmente não é necessário lavar as peças após tratamento térmico

Processo

• Brasagem a vácuo de componentes de comutação elétrica (ex.: interruptores a vácuo, VCB)

Indústrias

• Elétrico
• Energia
• Força / Potência

Opções / Tamanhos

• Duas configurações padrão: compacta e forno de maior dimensão; outros tamanhos disponíveis sob pedido
• A configuração maior pode incluir um elemento de aquecimento central adicional para melhorar a uniformidade e aumentar a capacidade de carga

Especificações técnicas

• Modelo: Vector UHV (forno a vácuo horizontal monocâmara)
• Zona quente: molibdénio
• Bombagem: bombas turbomoleculares para vácuo alto / ultra‑alto
• Tamanhos padrão de câmara: 600 × 600 × 900 mm e 1000 × 1000 × 1200 mm (outros tamanhos sob pedido; a opção maior pode incluir elemento de aquecimento adicional)
• Peso / capacidade de carga: padrão 600 kg; 200 kg para 600×600×900 mm sem elemento de aquecimento central; 1200 kg (até 1500 kg com elemento de aquecimento adicional) para a configuração maior
• Uniformidade de temperatura: ±3 °C
• Vácuo final: ≤ 8 × 10⁻⁸ mbar
• Vácuo operacional a 850 °C: ≈ 1 × 10⁻⁶ mbar
• Taxa de fugas: aprox. 1 × 10⁻⁴ mbar·L/s
• Pressão de têmpera: 1 bar abs.
• Gases de têmpera: N2, Ar
• Controlo do aquecimento: seis zonas controladas por tiristores
• Controlo: sistema de controlo informático com interface para o operador
