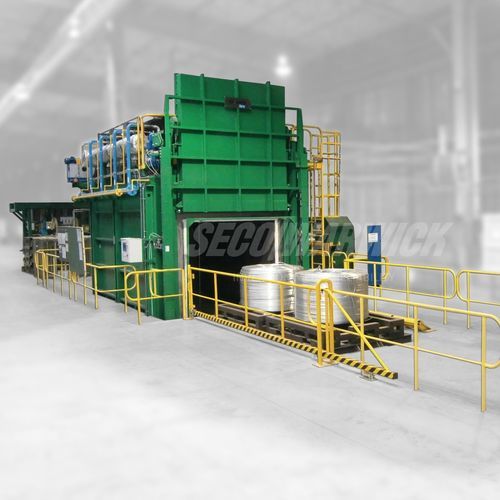

Estufa de câmara

de rolosde recozimentode secagem

Visão geral
Forno industrial de envelhecimento e recozimento para bobinas, folhas e perfis em alumínio. Configurações desde unidades modulares de bobina única até sistemas contínuos multizona. Conceitos de fluxo disponíveis: Mass Flow para folhas delicadas e Vortex Flow para alta transferência térmica no recozimento de bobinas. Projetados para garantir uniformidade térmica rigorosa e sistemas de carregamento dedicados adequados às cestas e ao fluxo produtivo do cliente.

Conceções

• Conceito Mass Flow para recozimento de fio, perfil e folha (<100 μm) onde a proteção da superfície é crítica
• Forno para tratamento térmico T77
• Forno contínuo com esteira de rolos para produção de alto rendimento
• Secadores de sucata com soleira adaptada para carregamento por contentor
• Configurações de forno para alivio de tensões

Forno de envelhecimento conforme AMS e CQI-9
Forno de câmara concebidos para cumprir os requisitos AMS e CQI-9 relativos à pirometria e materiais. Os sistemas de controlo estão preparados para adaptação NADCAP e fornecidos com módulos de termopar certificados. Os fornos são dimensionados à medida das cestas do cliente; carros de carregamento dedicados e construções de duas portas estão disponíveis para processos contínuos ou por lotes. Fornos T77 suportam perfis multiestágio e multi-rampa. Objetivos de conceção incluem aproximadamente ±10% de uniformidade do fluxo de ar na zona de trabalho e isolamento mineral de longa duração.

Secadores de sucata
Soluções económicas de secagem de sucata disponíveis nas classes 2 ou 3. Solares adaptadas ao carregamento por empilhador, recirculação simples por ventiladores centrífugos e evacuação de vapor de água. Aquecimento por elementos compactos e substituíveis e painéis de controlo montados no forno. Portas manuais para operação simples.

Características

• Múltiplos padrões de convecção selecionáveis conforme configuração e orientação da carga (horizontal ou vertical)
• Ampla gama de temperaturas de trabalho
• Precisão dos termopares: Classe 1 (±1,5°C) ou dedicados AMS (±1,1°C)
• Uniformidade de temperatura: ±2°C em fornos Classe 1
• Opções PLC Siemens ou Allen Bradley com módulos de termopar certificados para registo de dados integrado e rastreável
• Arquivo e tendências de dados desde resolução 0,1°C com amostragem de 1 s

Vantagens

• Vortex Flow de alta convecção para maior uniformidade da temperatura superficial da bobina
• Tempo de aquecimento reduzido evitando sobreaquecimento local
• Melhor uniformidade das propriedades do material e redução do risco de fissuração local do óleo de laminação
• Menor potência elétrica dos ventiladores devido a fluxo optimizado apesar do maior caudal volumétrico

Indústrias

• Aeroespacial
• Automóvel
• Energia

Características adicionais

• Queimadores autorrecuperadores de alta eficiência (rendimento até ≈86%) com recuperação de calor dos gases para aquecimento com azoto
• Opção de isolamento ecológico biosolúvel com espessura selecionada para optimizar perdas por parede

Características / especificações técnicas

• Conceito Mass Flow para folha (<100 μm), fio e perfil
• Sistema de aquecimento Vortex Flow para recozimento de bobinas (elevado transferência térmica)
• Gama de capacidade: fornos modulares de bobina única a fornos multizona com controlo preciso das zonas
• Suporte para tratamento térmico T77 e processos de envelhecimento multiestágio/multi-rampa
• Opção de forno contínuo com esteira de rolos para produção em massa
• Opções de secador de sucata (Classe 2 ou 3) com soleira compatível com carregamento por contentor
• Configurações de forno para alivio de tensões
• ~±10% de uniformidade do fluxo de ar no forno (objetivo de conceção)
• Precisão dos termopares: Classe 1 ±1,5°C ou dedicados AMS ±1,1°C
• Uniformidade de temperatura: ±2°C em fornos Classe 1
• Opções PLC: Siemens ou Allen Bradley com módulos de termopar certificados
• Registo e arquivo de dados: resolução 0,1°C e amostragem 1 s
• Sistema de injeção de ar frio para aquecimento a baixa temperatura
• Queimadores recuperadores de alta eficiência (até ~86%) e recuperação de calor dos gases para aquecimento com azoto
• Isolamento mineral duradouro; opção de isolamento biosolúvel ecológico
• Carros de carregamento dedicados e técnicas de carregamento específicas para corresponder às cestas do cliente
