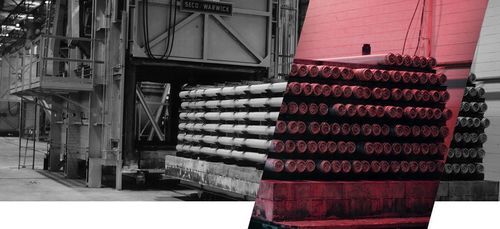

Estufa de homogeneização

de soleira móvelde têmperade manutenção

Visão geral
Forno(s) de homogeneização projetados sob medida para lingotes e barras de alumínio para aplicações industriais. Disponíveis em configurações por batelada (carro e bandeja), móveis e contínuas, com sistemas integrados de manuseio de materiais e resfriamento de carga adaptados aos requisitos de produção.

Batelada
No design por batelada, normalmente um carro isolado motorizado é usado para mover a carga para dentro e fora do forno. Opções e variantes incluem:

• Fornos de extremidade dupla (porta em cada extremidade) com dois carros para reduzir o tempo de retorno.
• Design de bandeja onde a bandeja de carga apoia-se em pilares de suporte; uma máquina de carga/carros de transferência carrega/descarga a bandeja.
• Forno móvel que se desloca entre bases de carga fixas para processar cargas sequencialmente, economizando espaço em comparação com designs estacionários de dupla extremidade.

Padrões de fluxo de ar
O projeto patenteado de fluxo de ar reversível usa uma roda de ventilador de fluxo axial que inverte a rotação de forma temporizada, invertendo a direção do fluxo horizontal através da carga. A temperatura do fluxo de ar é monitorada e controlada em cada lado da carga. Uma cabeça térmica é usada nas fases iniciais para aquecimento rápido. O fluxo reversível aumenta a taxa de aquecimento e a uniformidade de temperatura em comparação com o fluxo unidirecional, melhorando a eficiência e os resultados metalúrgicos.

Projeto patenteado de defletores
A SECO/WARWICK detém uma patente sobre defletores de fluxo de ar ajustáveis. Defletores móveis aumentam o desempenho do forno, especialmente com cargas menores que o tamanho máximo. Principais benefícios:

• Taxas de aquecimento mais curtas devido ao aumento da velocidade local do fluxo de ar.
• Prevenção de curto-circuito de fluxo ao processar cargas menores.
• Prevenção do superaquecimento da camada superior.
• Menores requisitos de energia devido ao aquecimento mais rápido.
• Aumento da uniformidade à medida que o fluxo é canalizado de forma mais uniforme por todas as superfícies da carga.

Sistemas de resfriamento
As opções oferecidas para cargas por batelada incluem resfriadores de fluxo unidirecional, resfriadores de fluxo reversível, arranjos ar/névoa, resfriamento por imersão em várias taxas e ventiladores de resfriamento de velocidade variável. Os sistemas de resfriamento são projetados para fornecer resfriamento uniforme para minimizar empenamento e preservar propriedades mecânicas.

Contínuo
Os homogenizadores contínuos de barra destinam-se a níveis de produção mais elevados. Recursos incluem aquecimento por ranhura de alta velocidade para aquecimento rápido de cada barra, equipamentos de carregamento para inserir uma barra por vez em um forno walking-beam, montagens de leito especialmente projetadas para reduzir o atrito e melhorar a retidão, câmara de têmpera na descarga e mesa acumuladora. Controles automáticos ajustam movimentos, temporizações e parâmetros de ciclo conforme o diâmetro da barra. SECO/WARWICK pode fornecer equipamentos auxiliares completos para um sistema completo.

Vantagens adicionais dos fornos contínuos

• Flexibilidade de produção: tecnologia de fluxo vertical multi-zona permite processar diferentes ligas e diâmetros sem deixar montagens vazias.
• Manuseio automático: operação totalmente automatizada pelo sistema de controle reduz variação humana e riscos durante paradas e reinícios.
• Rastreabilidade do produto: PLC captura dados históricos detalhados (posição, temperatura, grau de transformação, tempo de residência) para cada lingote e pode gerar relatórios.
• Design modular: plantas são projetadas e entregues em seções para re-montagem, minimizando o tempo de instalação.
• Eficiência energética: otimização do sistema de controle, trocadores de calor de tubo duplo em contracorrente para recuperação de energia do escapamento, embalagens de alta qualidade e boa isolação.
• Controle de fluxo de ar: projeto mecânico otimiza o interior do forno para melhor desempenho.
• Transferência de calor aprimorada — fluxo vertical: jatos de ar de alta velocidade direcionados ao topo de cada barra aumentam os coeficientes de transferência convectiva e permitem temperaturas de zona mais altas para tempos de aquecimento mais rápidos.
• Qualidade uniforme: fluxo de material em camada única permite controle de qualidade por barra e resfriamento controlado/otimizado.

Outras características
Queimadores auto-recuperadores de alta eficiência (até aprox. 86% de rendimento) e isolamento biosolúvel ecológico com espessura selecionada para otimizar a redução de perdas nas paredes estão disponíveis.

Especificações técnicas

• Tipos de projeto: batelada (car-bottom, bandeja, móvel), forno móvel, fornos contínuos walking-beam.
• Aquecimento: aquecimento por ranhura de alta velocidade para fornos contínuos; cabeça térmica para aquecimento inicial rápido em unidades batch.
• Fluxo de ar: fluxo horizontal reversível via roda de ventilador axial; jatos verticais de alta velocidade para projetos de fluxo vertical.
• Defletores de fluxo de ar patenteados e ajustáveis para corresponder à altura da carga.
• Opções de resfriamento: fluxo unidirecional, fluxo reversível, arranjos ar/névoa, resfriamento por imersão, ventiladores de velocidade variável, câmaras de têmpera.
• Manuseio de material: carros isolados eletricamente, máquinas de carga/carros de transferência, mecanismos walking-beam, montagens de leito, mesas acumuladoras.
• Controles e rastreabilidade: sistema de controle baseado em PLC que captura posição, temperatura, grau de transformação e tempo de residência; manuseio automatizado e geração de relatórios.
• Recuperação e eficiência energética: trocador de calor de tubo duplo em contracorrente, queimadores recuperadores de alta eficiência (~86%), embalagens e isolação de alta qualidade.
• Entrega modular da planta: projeto em seções para reduzir o tempo de instalação in loco.
