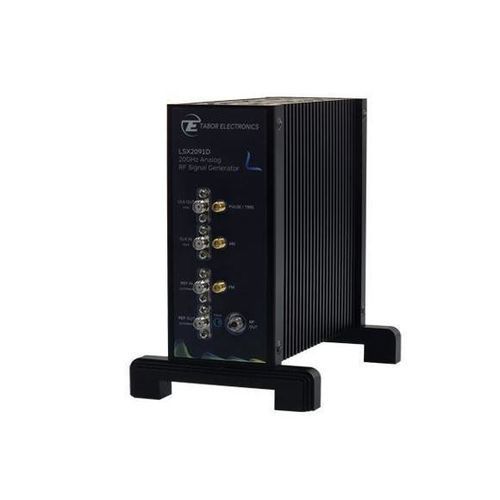

Gerador de sinal LSX2091D

de micro-ondasRFmonocanal

Visão geral
A família Lucid-X é um gerador de sinais de micro-ondas modular e de pequena dimensão, disponível em múltiplos formatos (Desktop, módulo PXIe, bancada, rack, portátil). Projetada para baixo ruído de fase e alta pureza espectral, a família Lucid-X suporta modulação, comutação coerente rápida de frequência e interfaces flexíveis para integração em sistemas.

Principais características

• Velocidade de comutação <10 μs (opção ultra-rápida)
• Comutação coerente de frequência
• Modulações AM, FM, PM, Sweep e Pulse
• Exemplos de ruído de fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Interfaces integradas LAN, USB e SPI

Integridade e pureza do sinal
A família Lucid-X oferece ruído de fase excepcionalmente baixo em frequências de micro-ondas e é adequada para aplicações que exigem alta pureza de sinal, como osciladores locais, medições de distorção por intermodulação e clocking de DAC/ADC de alto desempenho. Desempenho espectral típico: harmónicos ~ -50 dBc e não harmónicos ~ -90 dBc.

Modulação analógica e por pulso
O instrumento suporta modulação analógica integrada incluindo AM, FM, PM e Sweep. Capacidades típicas de modulação: FM desvio máximo até 10 MHz e taxas até 1 MHz; AM profundidade linear até 90% e taxas até 100 kHz; PM desvio de pico até 360°; modulação por pulso com alta relação on/off (tip. ~70 dB) e tempos de subida/descida <15 ns. Os modos pattern e pulse permitem simulação realista de sinais de radar, EW e comunicações.

Comutação rápida de frequência
A comutação ultra-rápida (opção 10 μs) reduz o tempo morto em testes automatizados e permite simular cenários de salto de frequência e pulse-to-pulse (ex.: radares com salto de frequência, rádios seguras). A comutação coerente rápida melhora a produtividade na produção e permite sequências de teste avançadas sem sacrificar a precisão.

Controle e programação
Suporta comandos padrão SCPI/VISA e controlo remoto via LAN ou USB. A integração é direta com Python, MATLAB, C#/C++ ou ferramentas NI (LabVIEW). Um painel frontal virtual é fornecido para controlo local ou em rede através de GUI.

Aplicações

• Fontes STALO / LO para radar
• Simulação de ameaças de Electronic Warfare
• Controlo quântico (configurações multi-canal sincronizadas e coerentes em fase)
• Bancadas de teste RF & micro-ondas, testes de produção com comutação rápida

Características / especificações técnicas

• Modelo: LSX2091D (módulo gerador de sinais de micro-ondas de canal único 20 GHz)
• Frequência: modelo específico 20 GHz (a família Lucid-X suporta até 40 GHz em modelos selecionados)
• Tempo de comutação: <10 μs (opção ultra-rápida disponível)
• Exemplos de ruído de fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz
• Harmónicos: ~ -50 dBc; Não harmónicos: ~ -90 dBc
• FM: desvio máximo até 10 MHz; taxas até 1 MHz
• AM: profundidade linear até 90%; taxas até 100 kHz
• PM: desvio de pico até 360°
• Modulação por pulso: relação on/off tip. ~70 dB; tempos de subida/descida <15 ns
• Modulações suportadas: AM, FM, PM, Sweep, Pulse, Pattern
• Interfaces: LAN, USB, SPI
• Controle: SCPI/VISA; suportado com Python, MATLAB, C#/C++, LabVIEW; painel frontal virtual incluído
• Formatos disponíveis: Desktop, módulo PXIe, Bancada, Rack, Portátil
