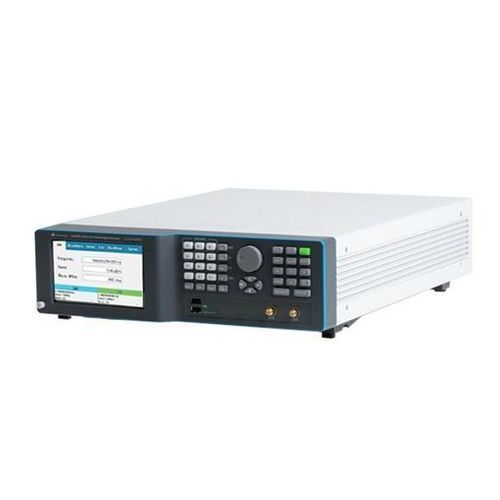

Gerador de sinal LSX1492B

de micro-ondasRFmonocanal

Visão geral
A família Lucid-X (LSX) é um gerador de sinais de micro-ondas modular e de pequena pegada, disponível em vários formatos (Desktop, módulo PXIe, Benchtop, Rackmount, Portable). Projetada para baixo ruído de fase e alta pureza espectral, a família suporta frequências até 40 GHz e destina-se a aplicações RF/micro-ondas exigentes, incluindo fontes LO, radar, guerra eletrônica (EW) e clocks de precisão para DAC/ADC.

Principais características

• Pequena pegada, arquitetura modular (formatos: Desktop, PXIe, Benchtop, Rackmount, Portable)
• Faixa de frequência até 40 GHz (capacidade da família)
• Comutação rápida de frequência: 10 μs (ultra-rápida); também suporta opção de comutação rápida de 100 μs
• Comutação coerente de frequência (operação multicanal sincronizada e coerente em fase)
• Modulação analógica: AM, FM, PM, varredura e modulação por pulso
• Modulação por pulso: alta relação on/off (tipicamente 70 dB), tempos de subida/descida < 15 ns
• Interfaces integradas: LAN, USB e SPI
• Controle e programação via SCPI/VISA padrão da indústria; suporta Python, MATLAB, C#/C++, NI LabVIEW e inclui painel frontal virtual

Capacidades de modulação e geração de sinal

• Modulação de frequência (FM): desvios máximos até 10 MHz, taxas de modulação até 1 MHz
• Modulação de amplitude (AM): profundidade linear até 90%, taxas até 100 kHz
• Modulação de fase (PM): desvio de pico até 360°
• Modulação por pulso: alta relação on/off (~70 dB), tempos de borda muito rápidos (<15 ns)
• Modulação por padrão (pattern) e capacidades digitais/pattern adicionais (opções disponíveis)

Integridade e pureza do sinal

• Exemplos de ruído de fase (típico da família): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos: ~ -50 dBc
• Espúrios não harmónicos: ~ -90 dBc

Aplicações

• Oscilador local de radar (STALO) e sistemas de teste radar
• Simulação de guerra eletrónica (EW) e emulação de ameaças
• Comunicações (testes de comunicações analógicas, testes de modulação FM/AM/PM)
• LOs/clock de precisão para DAC/ADC, testes de intermodulação/distorção, beam-forming e teste de phased-array

Resumo de encomenda (exemplo)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Opções (exemplos): MOD = Pacote de modulação (AM, FM, PM); LP = Opção baixa potência (-70 dBm); PLS = Modulação por pulso; PAT = Modulação por pattern; FS = Comutação rápida (100 µs); UFS = Comutação ultra-rápida (10 µs); BAT / BAT2 = opções de bateria portátil; W-RACK = Kit de montagem em rack

Observações

• Múltiplas formas de plataforma e pacotes de opções devem ser selecionados no momento da compra (variantes PXIe / Rackmount / Benchtop / Desktop / Portable).
• Instrumentos avançados da família oferecem configurações multicanal coerentes em fase para aplicações multicanal sincronizadas.

Especificações técnicas

• Nome do modelo: LSX1492B
• Tipo de produto: Gerador de sinais micro-ondas de dois canais (Benchtop)
• Capacidade de frequência (família): até 40 GHz (dependente do modelo)
• Ruído de fase (exemplos): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos: aprox. -50 dBc; Espúrios não harmónicos: aprox. -90 dBc
• Comutação: Opção ultra-rápida UFS = 10 μs; FS = 100 μs
• Modulação: AM / FM / PM / Sweep / Pulse / Pattern; desvio FM até 10 MHz; profundidade AM até 90%; desvio pico PM 360°
• Desempenho de modulação por pulso: relação on/off típica 70 dB; tempos de subida/descida <15 ns
• Interfaces: LAN, USB, SPI; suporta controlo remoto SCPI/VISA
• Programação: Python, MATLAB, C#/C++, LabVIEW; painel frontal virtual incluído
• Formatos: Desktop, Benchtop, PXIe, Rackmount, Portable
