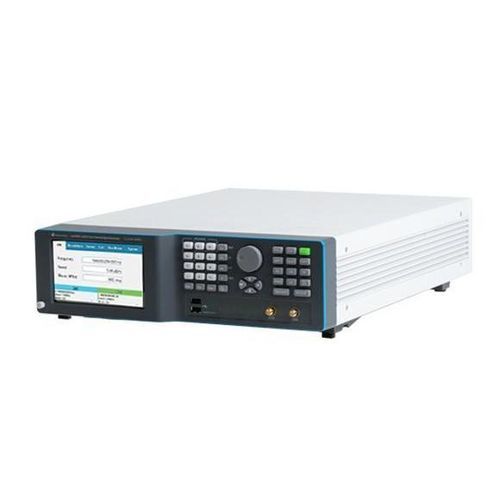

Gerador de sinal LSX4092B

de micro-ondasRFde canal duplo

Visão geral
A família Lucid-X (LSX) é uma série modular e compacta de geradores de sinal de micro-ondas, disponível em vários fatores de forma (benchtop, desktop, módulo PXIe, rackmount, portátil). A família fornece baixo ruído de fase até 40 GHz, suporta operação multicanal coerente e oferece capacidades avançadas de modulação analógica e por pulsos.

Principais características

• Faixa de frequência até 40 GHz (família Lucid-X)
• Configuração benchtop de dois canais (LSX4092B)
• Comutação de frequência rápida: <10 μs (opção ultra-rápida disponível)
• Comutação coerente de frequência para aplicações multicanal com coerência de fase
• Modulação analógica: AM, FM, PM, Sweep e modulação por pulsos
• Ruído de fase (típico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos tipicamente -50 dBc; espúrios não harmónicos tipicamente -90 dBc
• Modulador de pulso relação on/off tipicamente 70 dB; tempos de subida/descida <15 ns
• Interfaces: LAN, USB, SPI
• Controlo & programação: SCPI/VISA; suportado via Python, MATLAB, C#/C++, LabVIEW; painel frontal virtual incluído

Capacidades detalhadas
Integridade e pureza do sinal
A família Lucid-X fornece elevado nível de pureza espectral em toda a faixa até 40 GHz. Exemplos típicos de ruído de fase a 10 kHz de offset: -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). O desempenho em harmónicos e espúrios permite utilizar a série LSX como osciladores locais, clocking de ADC/DAC, testes de intermodulação e outras aplicações RF de precisão.

Comutação rápida de frequência
A comutação ultra-rápida de frequência, na ordem de microssegundos, reduz o tempo de inatividade em sequências de teste automatizadas e permite simulação realista de formas de onda de salto de frequência usadas em radar, EW e comunicações seguras.

Modulação analógica e por pulsos
O suporte de modulação analógica inclui FM (desvio máximo até 10 MHz; taxas até 1 MHz), AM (profundidade linear até 90%; taxas até 100 kHz) e PM (desvio de pico até 360°). A modulação por pulsos oferece elevada relação on/off (~70 dB) e tempos de subida/descida rápidos (<15 ns). Os modos Sweep e Pattern/Pulse são suportados para cenários complexos de geração de sinal.

Controlo e programação
Projetados para integração de sistemas e automação, os equipamentos Lucid-X implementam SCPI via VISA. Controlo remoto via LAN ou USB é suportado; integração pronta para Python, MATLAB, C#/C++, NI LabVIEW. Um painel frontal virtual permite controlo GUI local e em rede.

Informação de encomenda
Modelo: LSX4092B — Gerador de sinais de micro-ondas benchtop de dois canais 40 GHz
Opções (resumo):

• MOD — Pacote de modulação (AM, FM, PM)
• LP — Opção de baixa potência (-70 dBm) (disponibilidade depende do fator de forma)
• ELP1 / ELP2 — Faixas de baixa potência estendidas (por canal / dois canais)
• EPR1 / EPR2 — Faixas de potência estendidas (por canal / dois canais) de -130 dBm a +27 dBm
• PLS — Opção de modulação por pulsos
• PAT — Opção de modulação por padrão
• FS — Opção comutação rápida (100 μs)
• UFS — Opção comutação ultra-rápida (10 μs) (disponível para certos fatores de forma)
• BAT / BAT2 / CHA — Opções de bateria e carregador para modelos portáteis
• W-RACK — Kit de montagem em rack
• WE — Extensão de garantia (1 ano)

Acessórios (exemplos)

• Kit de montagem 19" para rack (W-Rack)
• Mala de transporte profissional / kit de estojo

Especificações técnicas

• Modelo: LSX4092B (Gerador de sinais de micro-ondas benchtop de dois canais 40 GHz)
• Frequência máxima: até 40 GHz
• Canais: Duplo (2 canais, coerentes)
• Ruído de fase (típico, offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Harmónicos: tip. -50 dBc
• Espúrios não harmónicos: tip. -90 dBc
• Comutação rápida: capacidade <10 μs; opções de encomenda FS (100 μs) e UFS (10 μs)
• FM: desvio máximo até 10 MHz; taxas até 1 MHz
• AM: profundidade linear até 90%; taxas até 100 kHz
• PM: desvio pico até 360°
• Modulação por pulsos: relação on/off ~70 dB; tempos de subida/descida <15 ns
• Interfaces: LAN, USB, SPI
• Controlo remoto: SCPI via VISA; suporta Python, MATLAB, C#/C++, LabVIEW
• Fatores de forma: Benchtop, Desktop, Rackmount, módulo PXIe, Portátil
• Aplicações típicas: osciladores locais (STALO), testes de radar, guerra eletrónica, clocking DAC/ADC, beam-forming, configurações de teste multicanal coerentes
