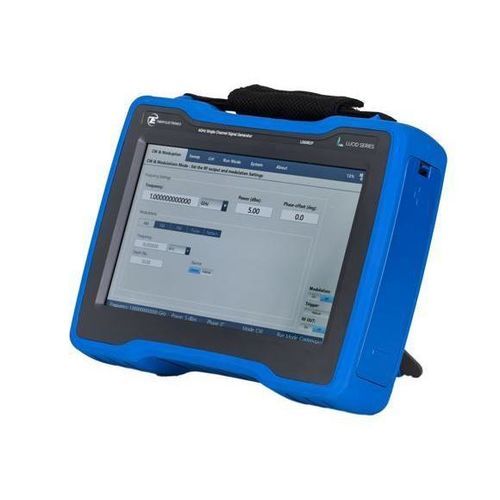

Gerador de sinal LSX2091P

de micro-ondasRFmonocanal

Visão geral
A família Lucid-X é um gerador de sinais micro-ondas modular de pequena pegada disponível em múltiplos formatos (Desktop, módulo PXIe, Benchtop, Rackmount e Portable). Projetada para oferecer baixo ruído de fase com cobertura de frequência até 40 GHz, a família LSX destina-se a aplicações RF e micro-ondas exigentes que requerem excelente pureza espectral, comutação rápida e capacidades de modulação versáteis.

Destaques

• Família de geradores micro-ondas modulares de pequena pegada (Lucid-X)
• Formato portátil disponível (LSX2091P é o gerador MW portátil de canal único 20 GHz)
• Cobertura de frequência até 40 GHz (capacidade da plataforma); LSX2091P especificado como 20 GHz canal único
• Comutação rápida: opção ultra-rápida até 10 µs; opção de comutação rápida 100 µs
• Comutação coerente de frequência para aplicações coerentes em fase
• Modulação analógica e por pulso: AM, FM, PM, Sweep e modulação por pulso incorporadas
• Interfaces: LAN, USB e SPI integradas
• Arquitetura de baixo ruído de fase para aplicações LO e de clock

Detalhes das funcionalidades

• Integridade e pureza do sinal: exemplos de ruído de fase a 10 kHz de offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz; harmónicos tipicamente -50 dBc; não-harmónicos tipicamente -90 dBc
• Modulação analógica: FM até 10 MHz de desvio máximo e taxas até 1 MHz; AM profundidade linear até 90% com taxas até 100 kHz; PM desvio de pico até 360°
• Modulação por pulso: alta razão on/off (tipicamente 70 dB) e tempos de subida/descida muito rápidos (<15 ns)
• Comutação rápida de frequência: capacidade de 10 µs (opção ultra-rápida) para salto de frequência e sequências de teste automatizadas rápidas; opção de 100 µs também disponível
• Controlo e programação: controlo remoto SCPI/VISA padrão industrial; integra com Python, MATLAB, C#/C++, LabVIEW; inclui um painel frontal virtual para controlo local ou de rede

Documentos relevantes / Transferências (listados na página do produto)
Ficha de dados (Data Sheet referenciada na página do produto)
Manual do utilizador Lucid-X Portable
Lucid Control Panel (software) e Manual de Programação
(Nota: os links de documentos na página são servidos através dos gestores de download do site; consulte a página do produto para a ficha técnica, manuais e software listados.)

Informações de encomenda (excerto)
Modelo: LSX2091P — Gerador de sinais micro-ondas portátil 20 GHz canal único

Tabela de opções (código da opção — descrição — modelos aplicáveis):
MOD — Pacote de modulação (AM, FM, PM) — X/R/B/D/P
LP — Opção baixa potência -70 dBm — D/P (incluído para B/R/X conforme tabela)
ELP1 — 1 canal, gama de baixa potência estendida (não disponível para 4 canais) — B/R
ELP2 — 2 canais, gama de baixa potência estendida (não disponível para 4 canais) — B/R
EPR1 — 1 canal, gama de potência estendida -130 dBm a +27 dBm (não disponível para 4 canais) — B/R
EPR2 — 2 canais, gama de potência estendida -130 dBm a +27 dBm (não disponível para 4 canais) — B/R
PLS — Modulação por pulso — X/R/B/D/P
PAT — Modulação por padrão — X/R/B/D/P
FS — Comutação rápida 100 µs — X/R/B/D
UFS — Comutação ultra-rápida 10 µs — B/R
BAT — Bateria substituível 4 células 39 Wh — P
BAT2 — Bateria substituível 4 células 98 Wh — P
CHA — Carregador externo — P
LAN — Adaptador USB Ethernet — P
W-RACK — Kit de montagem em rack — B/R
WE — Extensão de garantia 1 ano (garantia padrão 3 anos) — X/R/B/D/P

Aplicações e casos de uso típicos

• Oscilador local (STALO) para sistemas de radar e aplicações LO estáveis
• Teste e simulação de radar, cenários de guerra eletrónica (EW) e simulação de ameaças com salto de frequência
• Comunicações: modulação analógica e sinalização, simulação e teste FM/AM/PM
• Aplicações quânticas e testes coerentes multicanal (quando usado com variantes multicanal Lucid ou sistemas Proteus)
• Medidas RF em campo e verificação portátil usando o formato portátil

Notas
O produto faz parte da família Lucid-X (série Lucid). Vários formatos e contagens de canais são oferecidos na família para integração desktop, benchtop, rack e PXIe.

Especificações técnicas

• Designação comercial (modelo): LSX2091P
• Factor de forma: Portátil (plataforma Lucid portable)
• Canal(es): Canal único
• Frequência: família de modelos até 40 GHz (LSX2091P = 20 GHz canal único portátil)
• Ruído de fase (exemplos): -148 dBc/Hz @100 MHz (10 kHz offset); -133 dBc/Hz @1 GHz (10 kHz offset); -114 dBc/Hz @10 GHz (10 kHz offset)
• Harmónicos: tipicamente -50 dBc; Não-harmónicos: tipicamente -90 dBc
• Comutação de frequência: opção ultra-rápida 10 µs; opção rápida 100 µs
• Modulação analógica: AM, FM (desvio até 10 MHz, taxas até 1 MHz), PM (pico 360°), Sweep
• Modulação por pulso: relação on/off típica ~70 dB; tempos de subida/descida <15 ns
• Interfaces: LAN, USB, SPI
• Protocolos de controlo & programação: SCPI/VISA; hosts suportados: Python, MATLAB, C#/C++, LabVIEW; GUI frontal virtual incluída
• Opções de bateria (portátil): BAT (39 Wh), BAT2 (98 Wh), CHA carregador externo disponível
• Garantia: padrão 3 anos; extensão opcional de 1 ano disponível
• Opções expansíveis: gamas de potência/baixa potência estendidas, pacotes de modulação por padrão/pulso, kit de montagem em rack
