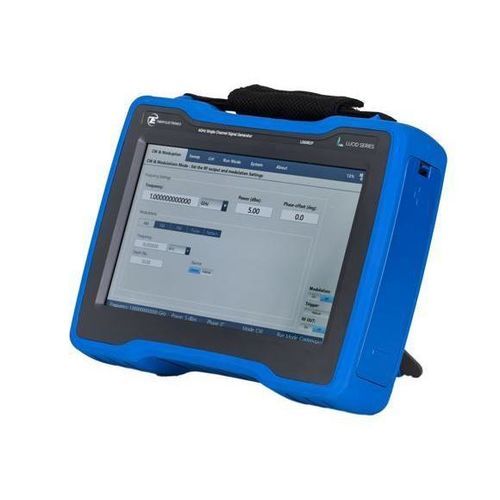

Gerador de sinal LSX8081P

de micro-ondasRFmonocanal

Visão geral
O Lucid-X LSX8081P é um gerador de sinais de micro-ondas portátil e de pequena dimensão, projetado para fornecer baixo ruído de fase e alta pureza espectral para aplicações que exigem fontes RF precisas. Este modelo portátil de 8 GHz de canal único faz parte da família Lucid-X, disponível também nos formatos Desktop, Benchtop, Rackmount e módulo PXIe.

Principais características

• Velocidade de comutação rápida <10 μs (opção ultra-rápida disponível)
• Comutação de frequência coerente
• Modulação analógica: AM, FM, PM, Sweep e modulação por pulso
• Exemplos de ruído de fase: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos tipicamente <-50 dBc; não harmónicos tipicamente <-90 dBc
• Interfaces integradas: LAN, USB e SPI
• Controle remoto SCPI/VISA padrão industrial; APIs suportadas: Python, MATLAB, C#/C++ e LabVIEW; inclui painel frontal virtual GUI
• Formatos disponíveis: PXIe, Rackmount, Benchtop, Desktop e Portable

Integridade e pureza do sinal
A família LSX é projetada para ruído de fase excepcionalmente baixo e alta pureza espectral, adequada para osciladores locais, medições de distorção por intermodulação e sincronização de clock de DAC/ADC de alto desempenho.

Capacidades de modulação analógica e por pulso

• FM: desvio máximo até 10 MHz; taxas de modulação até 1 MHz
• AM: profundidade linear até 90 %; taxas de modulação até 100 kHz
• PM: desvio de pico até 360°
• Modulação por pulso: alta relação on/off (tipicamente ~70 dB); tempos de subida/descida <15 ns; suporte a modulação por padrão e por pulso

Comutação rápida de frequência
O tempo de comutação típico de 10 μs permite testar sistemas de salto de frequência, simulações radar/EW e sequências de teste automatizadas de alto rendimento.

Controle e programação
Controle remoto via SCPI/VISA por LAN ou USB. Compatível com Python, MATLAB, C#/C++ e LabVIEW. Um painel frontal virtual é fornecido para controle GUI local ou em rede.

Informações de encomenda
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

Especificações técnicas

• Modelo: LSX8081P
• Série: Lucid-X (LSX)
• Formatos disponíveis: Portable (esta listagem), Desktop, Benchtop, Rackmount, módulo PXIe
• Faixa de frequência: até 40 GHz (família Lucid-X)
• Ruído de fase (exemplos): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos: tipicamente <-50 dBc; Não harmónicos: tipicamente <-90 dBc
• Tempo de comutação: padrão 10 μs (opção ultra-rápida indicada)
• Modulações suportadas: AM, FM, PM, Sweep, Pulse, Pattern
• Capacidade FM: desvio máx. até 10 MHz; taxas até 1 MHz
• Capacidade AM: profundidade linear até 90 %; taxas até 100 kHz
• Capacidade PM: desvio de pico até 360°
• Especificações de pulso: relação on/off ~70 dB; subida/descida <15 ns
• Interfaces: LAN, USB, SPI
• Controle: SCPI/VISA; ferramentas suportadas: Python, MATLAB, C#/C++, LabVIEW; painel frontal virtual incluído
• Aplicações típicas: fontes LO para radar, STALO, testes de intermodulação, clocking DAC/ADC, radar/EW, comunicações sem fio, experiências quânticas que exigem fontes coerentes multicanais
