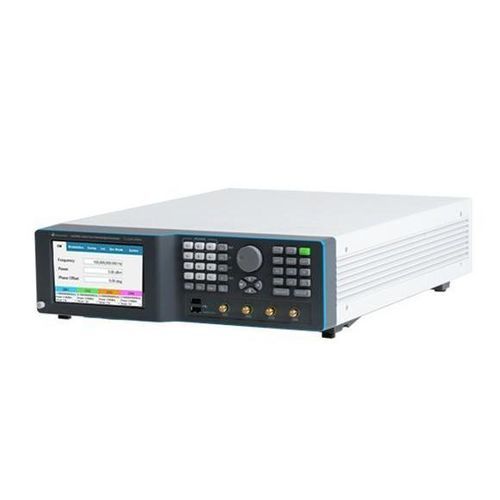

Gerador de sinal LSX2094B

de micro-ondasRFde 4 canais

Visão geral
O LSX2094B é um gerador de sinais micro-ondas de bancada de 20 GHz com quatro canais, membro da família Lucid-X — uma linha modular e compacta disponível em vários formatos. Projetado para baixo ruído de fase e alta pureza espectral, oferece comutação rápida e múltiplos modos de modulação.

Pontos-chave

• Formato: bancada, configuração coerente de 4 canais
• Cobertura de frequência da família: até 40 GHz (capacidade ao nível da família)
• Comutação rápida: opções ultra-rápidas para comutação de pulso e frequência
• Modulação: AM, FM, PM, Sweep e modulação por pulso
• Interfaces: LAN, USB e SPI; suporta SCPI/VISA para controlo remoto e automação

Destaques

• Velocidade de comutação ultra-rápida: <10 μs (opção disponível)
• Comutação coerente entre canais
• AM, FM, PM, Sweep & Pulse com ampla faixa dinâmica
• Exemplos de ruído de fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Interfaces LAN, USB e SPI integradas para controlo do instrumento

Características (detalhadas)

• Integridade do sinal & pureza espectral — Ruído de fase extremamente baixo na gama de frequências; níveis típicos de harmónicos ~-50 dBc e espúrios/não-harmónicos ~-90 dBc (alvos da família).
• Comutação rápida de frequência — Capacidade de comutação ultra-rápida até 10 μs para suportar sequências de teste automatizadas rápidas, simulações de frequency-hopping e cenários EW.
• Modulação analógica & por pulso — Modulação AM, FM, PM e Sweep integrada: desvio FM até 10 MHz (taxas até 1 MHz); profundidade AM linear até 90% (taxas até 100 kHz); desvio PM pico até 360°; modulação por pulso com relação on/off típica ~70 dB e tempos de subida/descida <15 ns.
• Controlo & programação — Arquitetura padrão SCPI e VISA. Controlo remoto e automação via LAN ou USB usando Python, MATLAB, C#/C++, LabVIEW. Painel frontal virtual disponível para controlo via GUI.

Aplicações

• Osciladores locais e aplicações STALO
• Medições de intermodulação e IM3 (testes multi‑tom)
• Radar, simulação de ameaças em guerra eletrônica (EW) e cenários de frequency-hopping
• Clocking para DAC/ADC de alto desempenho e bancos de teste RF

Especificações

• Modelo: LSX2094B — gerador de sinais micro-ondas de bancada 20 GHz, quatro canais
• Canais: 4 canais coerentes (configuração multi-canal de bancada)
• Frequência máxima (família): até 40 GHz (modelo específico: 20 GHz para LSX2094B)
• Ruído de fase (exemplos): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos: tipicamente ~-50 dBc; espúrios/não-harmónicos: ~-90 dBc
• Comutação de frequência: Comutação rápida 100 μs (opção FS); Comutação ultra-rápida 10 μs (opção UFS)
• Modulação: AM, FM, PM, Sweep, Pulse, Pattern (PAT). Desvio FM até 10 MHz (taxas até 1 MHz). Profundidade AM até 90% (taxas até 100 kHz). Desvio PM pico 360°.
• Modulação por pulso: relação on/off típica ~70 dB; tempos de subida/descida <15 ns
• Potência/opções: gamas de potência estendidas e opções de baixa potência disponíveis em fábrica
• Interfaces: LAN, USB, SPI; suporta SCPI/VISA; controlo remoto via Python, MATLAB, C#/C++, LabVIEW
• Formatos disponíveis na família: PXIe, Rackmount, Benchtop, Desktop, Portable
• Documentação: software de controlo, manual de programação e manual do utilizador disponíveis
