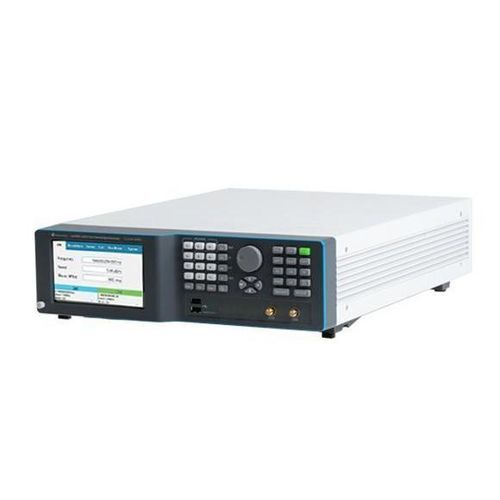

Gerador de sinal LSX2092B

de micro-ondasRFde canal duplo

Visão geral
A família Lucid-X é uma plataforma modular e compacta de geradores de sinais de micro-ondas disponível em vários fatores de forma (Desktop, módulo PXIe, bancada, rackmount e portátil). Projetada para baixo ruído de fase e alta pureza espectral, a família cobre frequências até 40 GHz; o LSX2092B é a configuração de bancada de dois canais a 20 GHz.

Principais características

• Fatores de forma: Desktop, módulo PXIe, bancada, rackmount, portátil
• Modelo de bancada de dois canais (LSX2092B)
• Velocidade de comutação rápida: comutação ultra-rápida até 10 μs
• Comutação coerente de frequência (operação multicanal em fase)
• Modulação: AM, FM, PM, Sweep, Pulse; modulação por padrão suportada
• Interfaces digitais e analógicas: LAN, USB, SPI (integrados)
• Controle remoto e programação: SCPI/VISA padrão da indústria; suportado em Python, MATLAB, C#/C++, LabVIEW e painel frontal virtual

Integridade e pureza do sinal
A família Lucid-X fornece ruído de fase excepcionalmente baixo e excelente pureza espectral, projetada para aplicações RF/MW exigentes. Valores representativos (típicos):

• Ruído de fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz
• Ruído de fase (offset 10 kHz): -133 dBc/Hz @ 1 GHz
• Ruído de fase (offset 10 kHz): -114 dBc/Hz @ 10 GHz
• Harmónicos tipicamente: -50 dBc
• Espúrios não harmónicos tipicamente: -90 dBc

Modulação e desempenho em pulsos

• FM: desvios máximos até 10 MHz; taxas de modulação até 1 MHz
• AM: profundidade linear até 90%; taxas de modulação até 100 kHz
• PM: desvio de pico até 360°
• Modulação por pulsos: alta relação on/off (tipicamente 70 dB); tempos de subida/descida < 15 ns
• Modos pattern e sequence (list) suportados para geração de sinais complexos

Controle e programação
O instrumento implementa a arquitetura SCPI/VISA para integração sem falhas. Controle remoto suportado via LAN e USB, com ambientes de programação de exemplo incluindo Python, MATLAB, C#/C++ e NI LabVIEW. Um painel frontal virtual é fornecido para controle local ou em rede via GUI.

Informações de encomenda
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

Opções (resumo)
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

Aplicações (exemplos)

• Osciladores locais e STALO para sistemas radar
• Medições de distorção por intermodulação (IM3)
• Clocking de DAC/ADC e experimentos coerentes multicanal (quântico, phased arrays)
• Guerra eletrônica, radar de salto de frequência e simulação de comunicações seguras

Especificações técnicas

• Modelo: LSX2092B (20 GHz dois canais bancada)
• Família: Lucid-X (LSX) geradores modulares de micro-ondas
• Capacidade de frequência (família): até 40 GHz (dependendo do modelo); LSX2092B: 20 GHz
• Canais: 2 (duplo canal)
• Ruído de fase (típico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Harmónicos: tip. -50 dBc; Espúrios não harmónicos: tip. -90 dBc
• Comutação: comutação ultra-rápida até 10 μs; opção comutação rápida 100 μs
• Modulação: AM, FM, PM, Sweep, Pulse; modos pattern e list
• FM: até 10 MHz desvio, taxas até 1 MHz
• AM: profundidade linear até 90%, taxas até 100 kHz
• PM: desvio de pico até 360°
• Modulação por pulsos: relação on/off tip. 70 dB; tempos de subida/descida < 15 ns
• Interfaces: LAN, USB, SPI; controlo remoto SCPI/VISA
• Programação: Python, MATLAB, C#/C++, LabVIEW; painel frontal virtual incluído
• Fatores de forma disponíveis: módulo PXIe, Desktop, bancada, rackmount, portátil
• Opções: faixas de potência estendidas/baixa potência, baterias e carregadores (dependendo do modelo)
