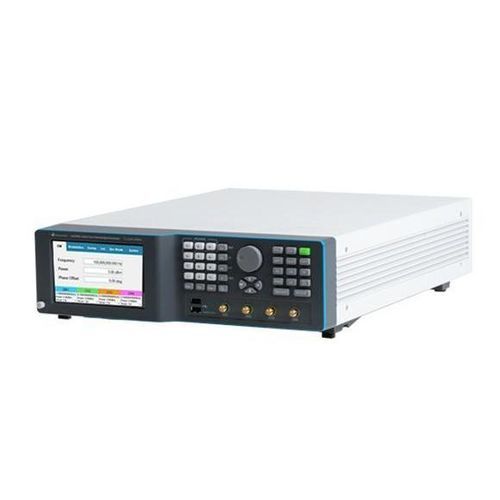

Gerador de sinal LSX4094B

de micro-ondasRFPXIe

Overview
A família Lucid-X LSX4094B é um gerador de sinais micro-ondas modular de pequena dimensão, disponível como módulo PXIe, desktop, benchtop, rackmount e portátil. Fornece baixo ruído de fase e elevada pureza espectral até 40 GHz, suporta comutação coerente de frequência e destina-se a aplicações RF/micro-ondas exigentes, como fontes STALO/LO, radar, guerra eletrónica e clocking de alto desempenho para DAC/ADC.

Key Features

• Comutação rápida: <= 10 µs (opção ultra-rápida)
• Comutação coerente de frequência para operação multi-canal com estabilidade de fase
• Modulação analógica: AM, FM, PM, Sweep
• Modulação por pulsos com alta relação on/off e tempos de subida/descida rápidos
• Baixo ruído de fase para alta integridade do sinal
• Interfaces integradas: LAN, USB e SPI
• Plataformas modulares: PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
O LSX4094B inclui AM, FM, PM e Sweep integrados. FM: desvios até 10 MHz e taxas até 1 MHz; AM: profundidade linear até 90% e taxas até 100 kHz; PM: desvio de pico até 360°; Modulação por pulsos: relação on/off típica ~70 dB e tempos de subida/descida < 15 ns.

Control and Programming
Suporta SCPI e VISA para controlo remoto. Interfaces: LAN, USB e SPI. Programável a partir de Python, MATLAB, C#/C++ e NI LabVIEW. É fornecido um painel frontal virtual para controlo local e de rede via GUI.

Form Factors
Disponível como módulo PXIe, desktop, benchtop, rack 19 polegadas e unidades portáteis (bateria). Escalável para sistemas coerentes multi-canal (configurações de 1, 2 e 4 canais e variantes multi-unidade em rack/benchtop).

Ordering Information
LSX4094B - Gerador micro-ondas benchtop de 4 canais 40 GHz (família Lucid-X)

Options (summary)
MOD = pacote de modulação (AM, FM, PM); LP = opção baixa potência (-70 dBm); ELP1/ELP2 = faixa de baixa potência estendida; EPR1/EPR2 = faixa de potência estendida (-130 dBm a +27 dBm); PLS = modulação por pulsos; PAT = modulação por padrão; FS = comutação rápida 100 µs; UFS = comutação ultra-rápida 10 µs; BAT/BAT2 = baterias substituíveis; CHA = carregador externo; LAN = adaptador Ethernet USB; W-RACK = kit de montagem em rack; WE = extensão de garantia de 1 ano.

Technical specifications

• Intervalo de frequências: até 40 GHz
• Ruído de fase (exemplos): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Harmónicos: tip. -50 dBc
• Não harmónicos: tip. -90 dBc
• Comutação rápida: 100 µs (FS), 10 µs (UFS)
• FM: desvios até 10 MHz; taxas até 1 MHz
• AM: profundidade linear até 90%; taxas até 100 kHz
• PM: desvio de pico até 360°
• Modulação por pulsos: relação on/off ~70 dB; tempos de subida/descida < 15 ns
• Interfaces: LAN, USB, SPI
• Controlo: SCPI / VISA; suporta Python, MATLAB, C#/C++, LabVIEW
• Form factors: PXIe, Desktop, Benchtop, Rackmount, Portable
• Aplicações: STALO radar, fonte LO, medições de intermodulação, clocking DAC/ADC, experiências quânticas, phased-array e simulações EW
