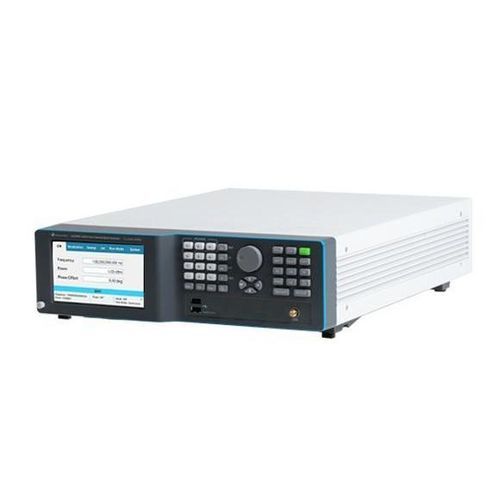

Gerador de sinal LSX2091B

de micro-ondasRFmonocanal

Visão geral
O LSX2091B é um gerador de sinais de micro‑ondas de canal único 20 GHz em formato de bancada, parte da família Lucid‑X — uma plataforma modular disponível em vários formatos (Desktop, módulo PXIe, Bancada, Rackmount, Portátil). Projetado para baixo ruído de fase e modulação versátil, o LSX2091B destina‑se a osciladores locais, testes IMD, clocking DAC/ADC e simulação de radar.

Principais características

• Capacidade de frequência: família até 40 GHz; saída LSX2091B até 20 GHz
• Exemplo de ruído de fase: -133 dBc/Hz @ 1 GHz (offset 10 kHz)
• Comutação de frequência rápida: até 10 μs (dependente de modelo/opção)
• Modulação: AM, FM, PM, Sweep e Pulse; modulação de padrão disponível
• Desempenho em pulso: relação on/off ≈70 dB; tempos de subida/descida <15 ns
• Interfaces: LAN, USB, SPI; controlo remoto SCPI / VISA; painel frontal virtual

Integridade e pureza do sinal
A arquitetura Lucid‑X apresenta ruído de fase muito baixo e alta pureza espectral adequada para medições RF exigentes. Exemplos de ruído de fase a 10 kHz de offset: -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Harmónicos tipicamente ≈ -50 dBc; não harmónicos ≈ -90 dBc.

Comutação rápida de frequência
A plataforma suporta opções de comutação rápida: FS (≈100 μs) e UFS (≈10 μs em modelos suportados). Estes modos minimizam tempo morto em sequências de teste automatizadas e permitem simulação de ambientes de salto de frequência usados em radar, guerra eletrónica e comunicações.

Modulação analógica e por pulsos
Modulações integradas AM, FM, PM e Sweep. FM: desvios até ±10 MHz e taxas até 1 MHz. AM: profundidade linear até 90% e taxas até 100 kHz. PM: desvio pico até 360°. Modulação por pulsos oferece alta extinção e flancos rápidos para medições pulsadas e emulação de formas de onda radar.

Controlo e programação
Suporta arquiteturas padrão SCPI e VISA para controlo remoto via LAN e USB. Exemplos comuns de integração: Python, MATLAB, C#/C++ e LabVIEW. O painel frontal virtual incluído fornece controlo gráfico local ou em rede e simplifica a integração em testes automatizados.

Informações de encomenda

• LSX2091B | Gerador de sinais de micro‑ondas canal único de bancada 20 GHz
• MOD | Pacote de modulação (AM, FM, PM) — Modelos: X / R / B / D / P
• LP | Opção baixa potência -70 dBm (incluída para B / R / X) — Modelos: D / P
• ELP1 / ELP2 | Faixas de baixa potência estendidas — Modelos: B / R
• EPR1 / EPR2 | Faixas de potência estendidas -130 dBm a +27 dBm — Modelos: B / R
• PLS | Modulação por pulsos — Modelos: X / R / B / D / P
• PAT | Modulação por padrão — Modelos: X / R / B / D / P
• FS | Comutação rápida 100 μs — Modelos: X / R / B / D
• UFS | Comutação ultra‑rápida 10 μs — Modelos: B / R
• BAT / BAT2 | Baterias substituíveis (39 Wh / 98 Wh) — Modelos: P
• CHA | Carregador externo — Modelos: P
• LAN | Adaptador Ethernet USB — Modelos: P
• W-RACK | Kit de montagem em rack — Modelos: B / R
• WE | Extensão de garantia de 1 ano (garantia padrão 3 anos) — Modelos: X / R / B / D / P

Especificações técnicas

• Faixa de frequências: família Lucid‑X até 40 GHz; LSX2091B até 20 GHz
• Formatos: Desktop, módulo PXIe, Bancada, Rackmount, Portátil
• Ruído de fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz
• Harmónicos: tip. -50 dBc; não harmónicos: tip. -90 dBc
• Comutação de frequência: FS ≈100 μs; UFS ≈10 μs (dependente de opção/modelo)
• Modulação: AM, FM (± até 10 MHz; taxas até 1 MHz), PM (até 360°), Sweep, Pulse (relação on/off ≈70 dB; subida/descida <15 ns)
• Interfaces e controlo: LAN, USB, SPI; SCPI / VISA; painel frontal virtual
• Opções de potência e alcance: LP, ELP1/ELP2, EPR1/EPR2
• Opções de bateria/portabilidade (modelos portáteis): BAT, BAT2, CHA
• Aplicações típicas: osciladores locais, testes de intermodulação, clocking DAC/ADC, radar STALO, guerra eletrónica, experiências quânticas, beam‑forming e sistemas coerentes multicanal
