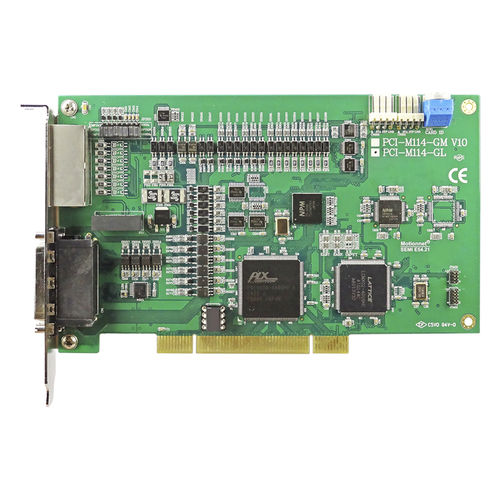

Placa de controlo de motor PCI PCI-M114-G series

de 4 eixosEthernetdigital

O PCI-M114-GL é um controlador de movimento avançado composto por 2 partes principais, controlador de movimento de 4 eixos e extensão de rede em tempo real de alta velocidade, Motionnet. O controle de movimento de 4 eixos fornece interpolação linear de 2 a 4 eixos, interpolação circular de 2 eixos e também interpolação contínua com continuidade de velocidade. Ele fornece 13 modos de homing para diferentes projetos de máquinas. Também oferece funções de comparação de posição e saída de disparo para aplicar a outras aplicações, como a aquisição de imagens on-the-fly. As funções de trava de posição e interrupção permitem aos usuários utilizar amplamente com outras aplicações, como a medição do comprimento da máquina ferramenta. O PCI-M114-GL fornece interfaces de E/S digitais dedicadas a servo drives/motores, por exemplo, ALM, INP e ERC e também interfaces de E/S digitais dedicadas a máquinas, por exemplo, ORG, PEL e EMG. Estes sinais de E/S dedicados garantem a funcionalidade através de hardware e, portanto, reduzem o carregamento de software. Características ● Controle de movimento a bordo de 4 eixos com Max. 6.5MHz de pulsação de saída ● 1 Anel da Motionnet®Master ● Max. 64 Motionnet®slave módulos de suporte ● Interpolação linear, circular, helicoidal e contínua ● Função de trinco de posição de alta velocidade ● Iniciar/pararar simultaneamente em vários eixos ● Tempo de aceleração e desaceleração programável ● Saída e interrupção de pulso programável ● Comparação de posições e saída do gatilho ● Comparar saída FIFO x 2 ● Taxa de transferência programável de baud-rate até 20Mbps ● E/S isoladas de propósito geral: 3 DI e 4 DO ● IC de Hardware com identificação única Controle de Movimento Modo de saída de impulsos: FORA/SAÍDA, CW/CCW, A/B Taxa de saída de pulsos: Max. 6.5Mpps Faixa de posição: 32 bits Modo de retorno a casa: 13 tipos Perfis de velocidade: Curva T e Curva S
