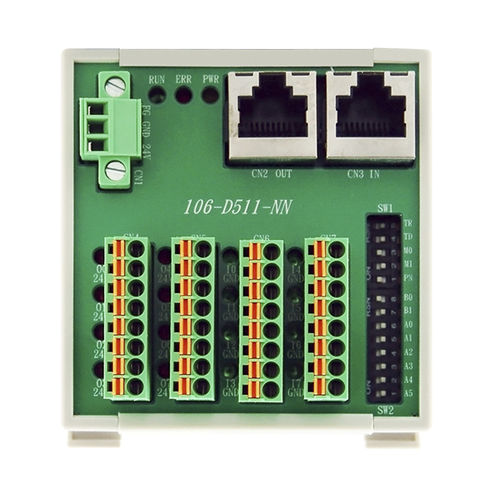

Módulo E/S escravo 106-D5 series

digitalRJ45RS-485

A série 106-D5xx é um módulo escravo de E/S digital Motionnet® de 16 canais. Com o cabo CAT5, a série 106-D5xx pode ser conectada em série. Ele também é equipado com conector telefônico RJ45 para fácil instalação e LED para diagnóstico sem esforço Características ● Módulos escravos de 16 canais Motionnet® Digital I/O ● Max. Taxa de transferência de 20Mbps ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Bloco de terminais plugáveis com conectores de mola ● Montagem em trilho DIN (L-75 x L-69 x A-41 mm) Motionnet® Interface serial: RS-485 half duplex com isolamento do transformador Tipo de cabo: Cabo Ethernet CAT5 UTP/STP Protecção contra sobretensões: 10KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Tensão de isolamento de E/S: 3750Vrms Impedância de entrada: 5.6KΩ/0.5W Corrente de entrada±: 5mA (Máx.) Tipos de saída: Transístores Darlington de colector aberto NPN Capacidade de chaveamento: Cada Ch. de saída é 350mA a 24VDC Tempo de resposta: On to Off, sobre 50μs ; De Off para On, cerca de 10μs Sobre a protecção actual: 3A (Máx.) para cada porta (8 Ch.) Geral Entrada de energia: 24VDC±10% Consumo de energia: 1.5W típico Temperatura de trabalho: 0 a 60°C
