Módulo E/S escravo 108-C144

digitalRJ45RS-485

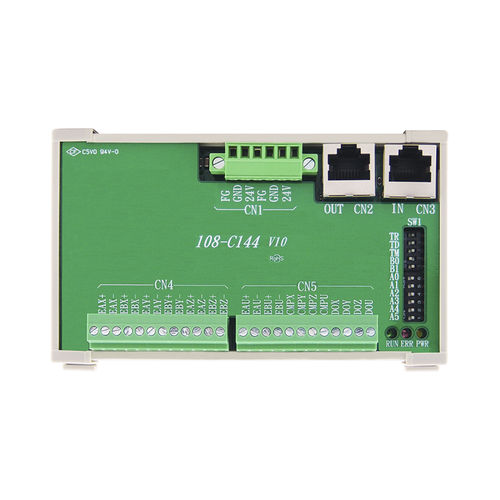

108-C144 108-C144 é um módulo escravo Motionnet® com 4 canais de codificador. A taxa de transferência é de até Max. 20Mbps. Com o cabo CAT5, 108-C144 pode ser conectado em série. Ele também fornece funções de comparação de posição e saída de disparo para aplicar a outras aplicações, como aquisição de imagens em tempo real. Características ● 4-Ch. Módulos escravos Motionnet® Encoder 4-Ch ● Max. Taxa de transferência de 20Mbps ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Comparação de posições e saída do gatilho ● Comparar saída FIFO x 2 ● Montagem em trilho DIN (L-77 x L-124 x A-34 mm) Motionner® - Interface serial: RS-485 half duplex com isolamento do transformador Tipo de cabo: Cabo Ethernet CAT5 UTP / ST P Protecção contra sobretensões: 10 KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Tensão de isolamento de E/S: 3750 Vrms Codificador - Codificador Ch.: 4-Ch. codificador independente de 32 bits Codificador Tipo de entrada: Isolado Tensão de entrada isolada: Nível lógico 0 : 1V Máx.; Nível lógico 1 : 5V Codificador Incrémental: ±EA x 4, ±EB x 4 Saída digital: DO x 4 Comparação de posições de saída: CMP x 4 ; 1.024 pontos / cap. 1 e 2 Geral Entrada de energia: 18VDC a 36VDC Consumo de energia: 1.5W típico Temperatura de trabalho: 0 a 60°C
