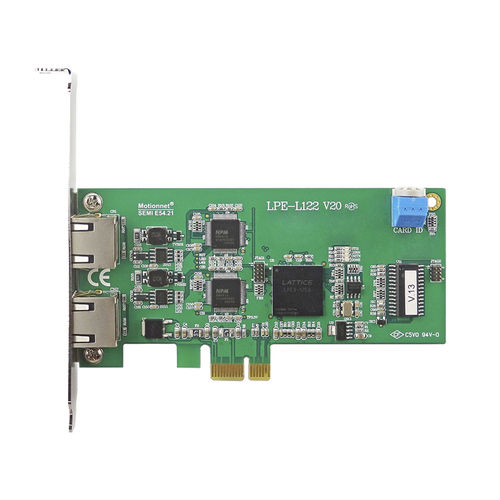

Placa de controlo de motor PCI LPE-L122

EthernetRS-485de alta velocidade

O cartão de controle mestre LPE-L122 foi projetado para usuários que precisam desenvolver rápida e facilmente aplicações como controle de movimento e controles de E/S. A LPE-L122 é uma placa de controle mestre PCI Express padrão com extensão de rede em tempo real de alta velocidade chamada Motionnet. Motionnet é uma nova série de sistemas de comunicação projetados para aplicações versáteis de automação. Características ● Compatível com PCI Express x1 ● Factor de forma pouco visível ● Max. Taxa de transferência de 20Mbps ● 2 Anéis do Motionnet® Master ● Max. 128 módulos escravos Motionnet® suportados ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● IC de Hardware com identificação única Motionnet® Número de anel: 2 Interface serial: RS-485 half duplex com isolamento do transformador Tipo de cabo: Cabo Ethernet CAT5 UTP/STP Protecção contra sobretensões: 10KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Controle de fluxo de dados: Automático Distância de comunicação: Max. 100M (20Mbps/32 módulos escravos) Número do módulo escravo de comunicação: 2 Anéis com Max. 128 escravos (1 Anel com 64 escravos) Identificação única: IC de hardware Fator de forma: Perfil baixo Geral Tipo de autocarro: 1 via 2.5 Gb/s PCI Express Consumo de energia: 3.3VDC a 430mA, 12VDC a 55mA típico Temperatura de trabalho: 0 a 60°C
