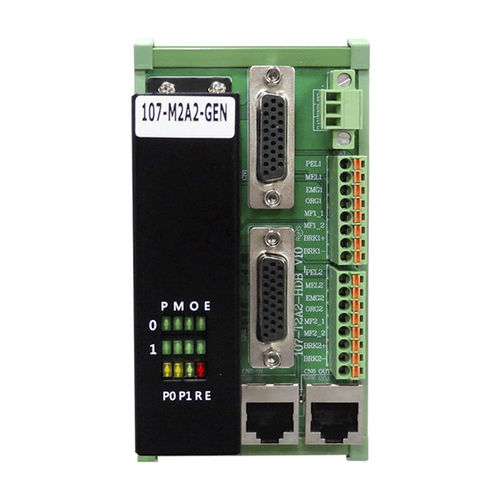

Controlador de movimento de 2 eixos 107-M2A2-GEN

EthernetRS-485encoder

Características ● Controlador de movimento de 2 eixos ● Max. Taxa de transferência de 20Mbps ● Ultra compacto, um controlador integrado de 2 eixos ● Max. 6.Taxa de saída de pulso de 5MHz ● Contador de 32 bits para encoder incremental ● Tempo de aceleração e desaceleração programável ● Suporte para perfis de velocidade em curva T e curva S ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Montagem em trilho DIN (L-122 x L-65 x A-104 mm) Motionnet® Controlador de comunicaçãoMotionnet® controlador de movimento escravo ASIC Interface serialHalf duplex RS-485 com isolamento do transformador Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão2.5Mbps, 5Mbps, 10Mbps e 20Mbps Modo de saída por impulso programávelOUT/DIR, CW/CCW, fase A/B Velocidade de comando de pulso programávelMax. 6.5Mpps Tipo de retorno a casa13 Perfil de velocidadeT-curva e S-curva Contador para sinais de feedback do codificador28 bits Comparação de posições de saídaCMP Entrada de codificador incremental±EA x2, ±EB x2 Entrada de sinal de índice do codificador±EZ x2 Interface da máquinaPEL x2, MELx2, ORG x2, SLD x2, e EMG x2 Interface Servo driveALM x2, RDY x2, SVON x2, INP x2 e ERC x2 Indicador LEDPWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2 Geral Entrada de energia24VDC±10% Consumo de energia5W típico Temperatura de trabalho0 a 60°C
