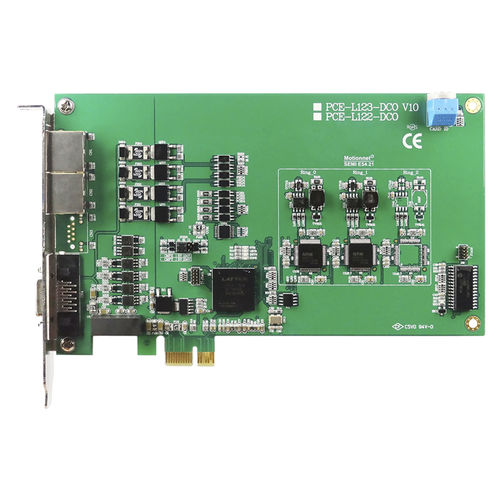

Placa de comunicação PCI digital PCE-L-DCO series

A PCE-L122-DCO é uma placa de controle principal PCI Express padrão com extensão de rede em tempo real de alta velocidade chamada Motionnet. Motionnet é uma nova série de sistemas de comunicação projetados para aplicações versáteis de automação. Este master pode conectar até 64x2=128 módulos escravos. Existem 3 categorias de módulos escravos: controle de movimento, E/S digital e funções diversas. O PCE-L122-DCO também oferece funções de alto desempenho, saída de disparo Auto-Compare e trava FIFO. Estas características melhoram muito as aplicações mais avançadas. Características ● Compatível com PCI Express x1 ● Max. Taxa de transferência de 20Mbps ● 2 Anéis do Motionnet® Master ● Max. 128 módulos escravos Motionnet® suportados ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Comparar saída FIFO x 2 ● Alta velocidade FIFO LATCH x 4 ● E/S isoladas de propósito geral: 4 DI e 4 DO ● IC de Hardware com identificação única Motionnet® Número de anel: 2 Interface serial: RS-485 half duplex com isolamento do transformador Tipo de cabo: Cabo Ethernet CAT5 UTP/STP Protecção contra sobretensões: 10KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Controle de fluxo de dados: Automático Distância de comunicação: Max. 100M (20Mbps/32 módulos escravos) Número do módulo escravo de comunicação: 2 Anéis com Max. 128 escravos (1 Anel com 64 escravos) Entrada digital isolada: IN x 4, tipo NPN Saída digital isolada: OUT x 4, tipo NPN Identificação única: IC de hardware Entrada de codificador incremental: ±EA x 2, ±EB x 2 Comparação de posições de saída: CMP x 2 Entrada do trinco de posição: LTC x 4, 1024 pontos / ch. Geral Tipo de autocarro: 1 via 2.5 Gb/s PCI Express Consumo de energia: 3.3VDC a 430mA, 12VDC a 55mA típico Temperatura de trabalho: 0 a 60°C
