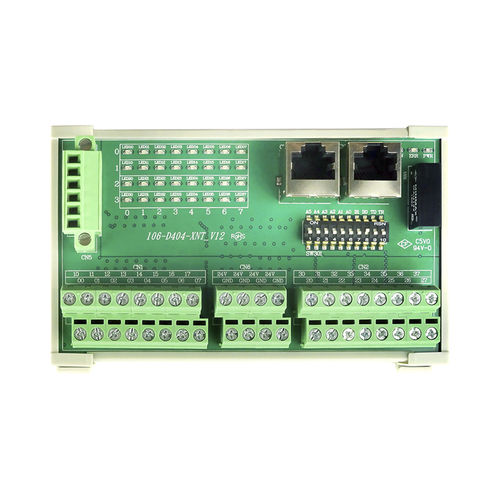

A série 106-D4xx é um módulo escravo Digital I/O Motionnet® de 32 canais. Com cabo CAT5, a série 106-D4xx pode ser conectada em série. Ele também é equipado com conector telefônico RJ45 para fácil instalação e LED para diagnóstico sem esforço
Características
● 32-Ch. Módulos escravos Motionnet® Digital I/O
● Max. Taxa de transferência de 20Mbps
● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED
● Montagem em trilho DIN (L-77 x L-124 x A-41 mm)
● Série 106-D4xx : Bloco Terminal de Parafuso
Motionnet®
Interface serial: RS-485 half duplex com isolamento do transformador
Tipo de cabo: CAT5 UTP / STP Cabo Ethernet
Protecção contra sobretensões: 10 KV
Velocidade de transmissão: 2.5Mbps, 5Mbps: 10Mbps e 20Mbps
Tensão de isolamento de E/S: 3750 Vrms
Impedância de entrada: 5.6KQ / 0.5W
Em eurent de put: ±5mA (Max.)
Tipos de saída: Transístores Darlington de colector aberto NPN
Capacidade de chaveamento: Cada Ch. de saída é 100mA a 24VDC
Tempo de resposta: On to Off, cerca de 50ps ; Offto On, cerca de 10ps
Protecção demasiado eurent: 3A (máx.) para cada porta (8 Ch.)
Geral
Entrada de energia: 24VDC±10%
Consumo de energia: 1.5W típico
Temperatura de trabalho: 0 a 60°C
---
