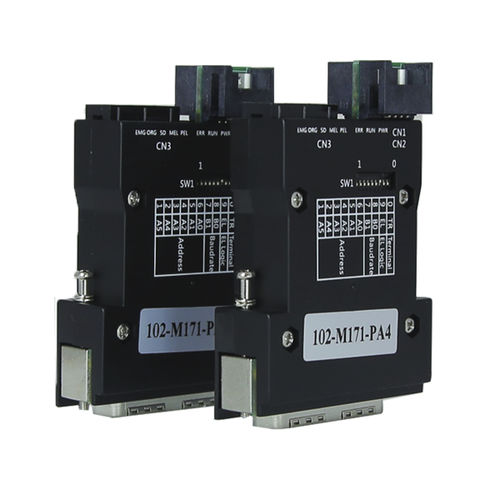

Controlador de movimento de 1 eixo 102-M1x1 series

EthernetRS-485programável

A série 102-M1x1 é um módulo escravo Motionnet® com 1 eixo Controlador de Movimento Motionnet®. O TPM fornece vários conectores para servo-accionamentos de: -Delta Série A2/3 (102-M121-DA2/DA2B -NE) -Mitsubishi J3/4 Series (102-M131-MJ4/MJ4B -NE) -Yaskawa sigma II/V Series (102-M141-YS5/YS5B -NE) -Panasonic Série A4/5/6 (102-M171-PA4/PA4B -NE) -Sanyo Série Q/R (102-M151-SAN -NE) -Oriental α Series (102-M191-TAR -NE) -Dispositivo geral de servo/motor de passo (102-M1A1-GEN -NE) Características ● Conector de movimento de 1 eixo ● Max. Taxa de transferência de 20Mbps ● Max. 6.5MHz, taxa de saída de pulso de 1 eixo ● Contador de 28 bits para encoder incremental ● Tempo de aceleração e desaceleração programável ● Suporte para perfis de velocidade em curva T e curva S ● Alterar velocidade/posição em tempo real ● Instalação fácil para servo ou driver de motor passo-a-passo ● Dimensões: L-53 x L-21 x A-80mm Motionnet® Controlador de comunicaçãoMotionnet® controlador de movimento escravo ASIC Interface serialHalf duplex RS-485 com isolamento do transformador Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão2.5Mbps, 5Mbps, 10Mbps e 20Mbps Moção Modo de saída de pulso programávelOUT/DIR, CW/CCW, fase A/B Velocidade de comando de pulso programávelMax. 6.5Mpps Tipo de retorno a casa13 Perfil de velocidadeT-curva e S-curva Contador para sinais de feedback do codificador28 bits Comparação de posições de saídaCMP Entrada de codificadores incrementais±EA, ±EB Entrada de sinal de índice do codificador±EZ Interface da máquinaPEL, MEL, ORG, SLD e EMG Servo drive interfaceALM, RDY, SVON, INP e ERC Indicador LEDPWR, RUN, ERR, PEL, MEL, MEL, ORG, SLD e EMG
