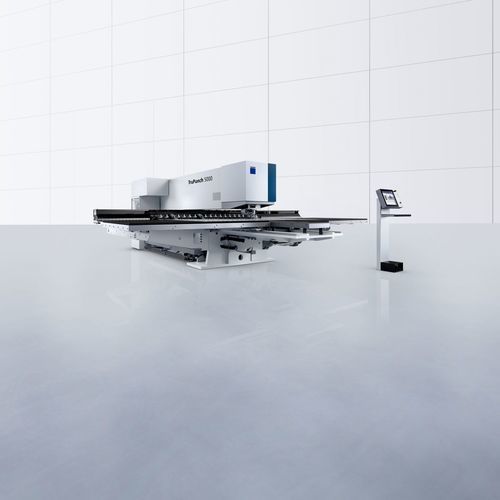

Puncionadeira CNC TruPunch 5000

hidráulicapara metaisde alta velocidade

Visão geral
A TruPunch 5000 é uma máquina de punção industrial de alto desempenho para produção em série. Combina altas cadências, fiabilidade do processo e opções de automação modulares. Acionamentos sem folga e um eixo C de alta velocidade permitem roscagem rápida e processamento eficiente de contornos complexos. O acionamento hidráulico permite punção até 1 600 cursos/min e velocidades de marcação muito elevadas; componentes de automação inteligentes e funções Smart aumentam o rendimento e a estabilidade do processo.

Principais características

• Altas cadências: punção até 1 600 cursos/min (dependendo da variante) e marcação até 2 800–3 000 cursos/min.
• Matriz ativa (descendente) para punção e conformação sem riscos.
• Opções de automação: SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Troca rápida de ferramentas com ToolMaster Linear (grande capacidade de magazine; suporte para ≈90 ferramentas em configuração).
• Manuseio suave da chapa com grampos retráteis e mesas de rolos ou escovas.
• Recursos de fiabilidade de processo: Smart Punch Monitoring, reconhecimento do tamanho da chapa, nivelamento integrado, Smart Load e Smart Unload.

Dados técnicos (extrato)
Formatos: grande / médio. Largura: 7610 mm / 6540 mm. Profundidade: 8171 mm / 7395 mm. Altura: 2072 mm / 2072 mm. Punção (E = 1 mm): 1350 1/min (grande) / 1600 1/min (médio). Marcação: até 3000 1/min (valores de tabela; overview refere 2 800–3 000 1/min). Alcance de punção X / Y: 3050 mm / 1550 mm (grande) ; 2500 mm / 1250 mm (médio). Espessura máxima de chapa: 8 mm. Peso máximo da peça: 280 kg (grande) / 200 kg (médio). Força máxima de punção: 220 kN. Tempo de troca MultiTool: 0,3 s. Ferramentas/grampos: 21 / 4 (grande) ; 18 / 3 (médio). Dimensões de remoção de peças: tampa 500 x 500 mm; calha fixa 80 x 50 mm. Consumo médio: 0,5 kW (standby) ; 9,5 kW (produção).

Aplicações

• Punção, conformação e marcação em altas produções para peças complexas.
• Linhas de produção automatizadas com carga, descarga e separação integradas.
• Peças que exigem superfícies sem riscos ou processamento sem resíduos de grade.

Especificações

• Modelo: TruPunch 5000
• Fabricante: TRUMPF
• Categoria: máquinas de punção
• Velocidade de punção: até 1 600 1/min (dependendo da variante)
• Velocidade de marcação: até 2 800–3 000 1/min
• Formatos: grande e médio (ver dados técnicos)
• Espessura máxima de chapa: 8 mm
• Força máxima de punção: 220 kN
• Automação de ferramentas: ToolMaster Linear
• Troca MultiTool: 0,3 s
• Opções de automação: SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Consumo médio (produção): 9,5 kW; standby com desligamento automático: 0,5 kW
