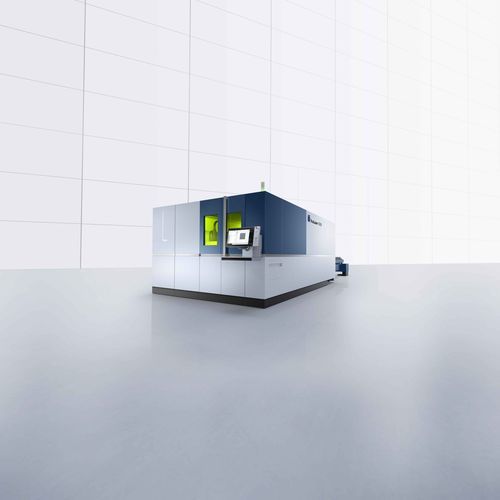

Máquina de corte a laser 2D TruLaser 50 series

para metaispara chapasCNC

Visão geral
As TruLaser 5030 fiber, TruLaser 5040 fiber e TruLaser 5060 fiber são máquinas de corte a laser de fibra 2D que combinam acionamentos dinâmicos, processos de corte avançados e automação modular. Aceitam lasers TruFiber de estado sólido até 24 kW para altas velocidades de avanço, qualidade de contorno reprodutível e menor intervenção do operador.

Principais benefícios

• Custos de peça mínimos – alta dinâmica da máquina e acionamentos potentes para usinagem eficiente de contornos complexos.
• Potência máxima do laser – até 24 kW (TruFiber 24001) para velocidades de corte significativamente maiores e controlo de processo com Active Speed Control.
• Qualidade de peça consistente – BrightLine fiber e design de bocal otimizado para qualidade de aresta e remoção fiável da peça.
• Highspeed / Highspeed Eco – opções de processo e bocais que aumentam o rendimento e reduzem o consumo de azoto.
• Transmissão eficiente de potência – integração máquina/processo que assegura aplicação eficaz da potência do laser na chapa para elevada produtividade.
• Gestão inteligente de bocais – trocador de bocais automatizado e Smart Nozzle Automation para manter condições de bocal e lente em operação automática.
• Operação intuitiva – Touchpoint HMI para controlos rápidos e fáceis.
• Capacidade grande formato – suporta chapas até 6 × 2 m para peças sobredimensionadas.
• Contornos finos em aço espesso – função CoolLine permite cortes intrincados em aço estrutural espesso.

Dados técnicos (selecionados)
Modelos: TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
Dimensões (C×L×A): exemplo 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm
Peso (máquina básica): 5030 — 11 700 kg; 5040 — 14 300 kg
Velocidade máxima simultânea: até 280 m/min
Área de trabalho (X×Y): 5030 — 3000 × 1500 mm; 5040 — 4000 × 2000 mm; variantes 5060 disponíveis
Peso máximo da peça (palete única): até 3 300 kg com trocador de paletes heavy-duty (dependendo do modelo)

Dados específicos do laser (exemplos por TruFiber)
TruFiber 6001 — 6 000 W; aço até 25 mm (32 mm com pacote); inox até 25 mm (35 mm pacote); alumínio até 25 mm; cobre/latão até 10 mm.
TruFiber 9001 — 9 000 W; aço até 30 mm; inox até 40 mm; alumínio até 30 mm; cobre até 16 mm; latão até 12,7 mm.
TruFiber 12001 — 12 000 W; aço até 30 mm (50 mm pacote); inox até 40 mm (50 mm pacote); alumínio até 30 mm (40 mm pacote); cobre até 16 mm; latão até 12,7 mm.
TruFiber 24001 — 24 000 W; aço até 40 mm (60 mm pacote); inox até 40 mm (60 mm pacote); alumínio até 40 mm; cobre até 16 mm; latão até 12,7 mm.

Valores de consumo (média em produção)
TruFiber 6001 ≈ 11 kW; TruFiber 9001 ≈ 14,5 kW; TruFiber 12001 ≈ 16 kW; TruFiber 24001 ≈ 27 kW.

Funções & opções

• BrightLine fiber, CoolLine, Highspeed / Highspeed Eco
• Active Speed Control, Smart Rerun, Nanojoints / Microjoints
• Smart Nozzle Automation, EdgeLine Bevel, PierceLine
• Pacotes de desempenho, misturador de gás integrado e opções de trocador de bocal

Automação & integração

• Automação modular: LoadMaster, LiftMaster, SortMaster, Part Station
• Integração de armazenamento (TruStore), interfaces OPC UA e ecossistema de software TRUMPF (TruTops Boost, Smart View)
