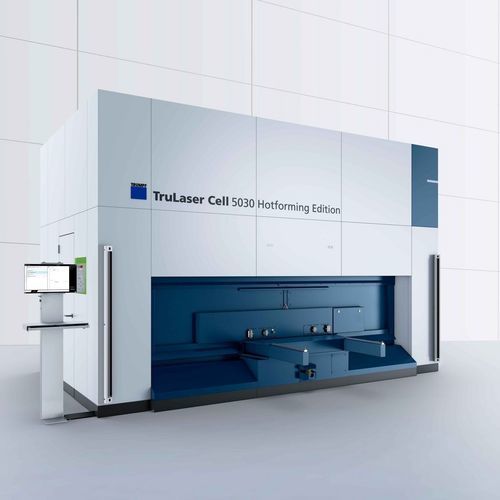

Máquina de corte a laser 2D TruLaser Cell 5030 Hotforming Edition

a laser 3Dpara metaispara chapas

Visão geral
A TruLaser Cell 5030 Hotforming Edition é um sistema de corte a laser 3D de gama média otimizado para peças conformadas a quente. Integra funções de modelos superiores para oferecer uma entrada automatizada e rentável ao corte 3D, mantendo robustez e controlo de movimento preciso.

Principais vantagens

• Corte 3D de 5 eixos: posicionamento 3D completo para geometria complexa e programação NC flexível.
• Fonte laser: TruFiber disponível entre 3000 W e 4000 W para tarefas exigentes.
• Desempenho dinâmico: Dynamic Level 3 proporciona boa dinâmica básica para o segmento.
• Tempos não produtivos reduzidos: prato rotativo e movimentos otimizados de aproximação/afastamento.
• Opções de processo: X‑Blast Nozzle, FastLine Cell Basic, ObserveLine (Comfort & Professional) para estabilizar e acelerar a produção.

Pegada compacta
Layout compacto e ergonómico: o prato rotativo é acessível pela frente e pelos lados, facilitando a integração na oficina e a manipulação de peças.

Tecnologia de bico X‑Blast
O X‑Blast Nozzle oferece maior largura útil em comparação com bicos padrão, incrementando a distância de trabalho, reduzindo colisões e melhorando a estabilidade do processo e a qualidade das peças.

Aplicações

• Corte em série de peças formadas a quente (ex.: painéis de estrutura, pilares B de automóvel).
• Fabrico flexível de componentes 3D complexos que exigem programação NC e tempos de setup reduzidos.

Software e automação
TruTops Cell permite a importação e correção de dados CAD 3D, gera propostas automáticas de corte e recomendações de dispositivos. As interfaces digitais e opções de integração facilitam a programação em oficina, monitorização e ligação a sistemas de fábrica.

Especificações técnicas

• Número máximo de eixos: 5
• Percursos dos eixos: X = 3300 mm; Y = 1500 mm; Z = 600 mm
• Percurso eixo B: ± 135 °
• Percurso eixo C: n × 360 °
• Tamanho máximo da peça (X × Y × Z): 2840 mm × 1040 mm × 370 mm
• Velocidade máxima de eixos (paralelos): X = 60 m/min; Y = 60 m/min; Z = 60 m/min
• Velocidade máxima simultânea de eixos: 104 m/min
• Velocidade máxima eixo B: 60 1/min; eixo C: 60 1/min
• Acelerações máximas dos eixos (paralelos): X = 9,5 m/s²; Y = 9,5 m/s²; Z = 9,5 m/s²
• Aceleração máxima simultânea: 16,5 m/s²
• Aceleração máx. eixo B: 200 rad/s²; eixo C: 100 rad/s²
• Precisão de posicionamento eixos lineares (X, Y, Z): 0,08 mm
• Precisão de posicionamento eixo rotativo (B): 0,015 °
• Potência máxima do laser: 3000 W - 4000 W
• Lasers disponíveis: TruFiber
• Automação prato rotativo: carga máx. por lado 260 kg; estações de trabalho: 2
• Tempo não produtivo total típico: 4,5 s; Tempo de rotação típico: 2,4 s
• Diâmetro do prato rotativo: 4000 mm; Altura de trabalho: 700 mm
