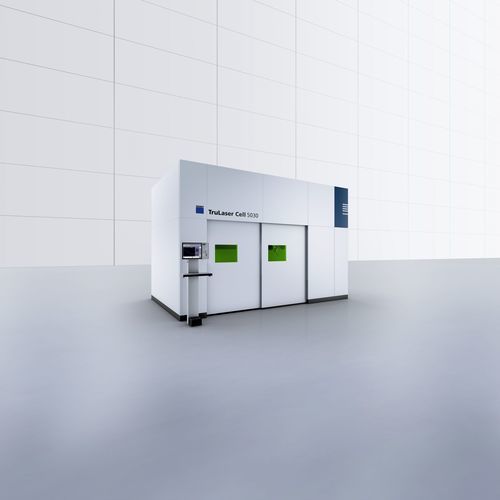

Máquina de corte a laser 2D TruLaser Cell 5030

a laser 3Dpara metaispara perfis de alumínio

Visão geral
A TruLaser Cell 5030 é o modelo de entrada para corte laser 2D/3D e soldagem a laser, adequada para lotes pequenos e médios e para trocas frequentes de peças. Oferece baixo custo por hora máquina e compatibilidade com lasers TruDisk e TruFiber, além das funções comprovadas da série TruLaser Cell.

Principais vantagens

• Custo operacional reduzido: investimento e custo-hora de máquina mais baixos para produções de pequeno/médio porte.
• Flexibilidade de processo: óptica móvel e solução 2-em-1 LLK permitem corte e soldagem com um único cabo de luz laser (troca de óptica necessária).
• Manuseio rápido e confiável: acoplamento magnético para ópticas e portas deslizantes frontais reduzem o tempo de inatividade.
• Fácil operação: Teachbox e ecrã tátil; TruTops Cell Shopfloor para ajustes rápidos de programas diretamente na máquina.

Lasers e sistema
Compatível com lasers TruDisk (estado sólido) e TruFiber. O TruDisk proporciona excelente qualidade de feixe e eficiência de corte; o controlo do sistema adapta-se automaticamente ao mudar a óptica entre corte e soldagem.

Confiabilidade da máquina e auxiliares de processo
O acoplamento magnético minimiza danos mecânicos em colisões e permite recuperação rápida sem assistência externa. A tecnologia X-Blast aumenta a distância entre bocal e chapa para maior estabilidade no processamento 3D e melhor qualidade de corte/solda.

Aplicações

• Corte laser 2D e 3D e soldagem laser para lotes pequenos e médios.
• Componentes automotivos (ex.: tampas de porta-malas, peças de assento), corte e acabamento de peças estampadas.
• Soldagem laser de peças tridimensionais (ex.: rotores de ventilador) para reduzir retrabalhos e consumo de material.

Dados técnicos (seleção)
Percursos dos eixos: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = n × 360°
Tamanho máximo de peça utilizável: X = 2540 mm; Y = 1040 mm; Z = 470 mm
Velocidades máximas dos eixos: X/Y/Z = 60 m/min; simultânea = 104 m/min; B/C = 60 1/min
Acelerações máximas: X/Y/Z = 8 m/s²; simultânea = 13,8 m/s²; B = 200 rad/s²; C = 100 rad/s²
Precisão de posicionamento: eixos lineares = 0,08 mm; eixo B = 0,015°
Potência laser: 3000 W – 4000 W; lasers disponíveis: TruDisk, TruFiber

Especificações técnicas

• Modelo: TruLaser Cell 5030
• Aplicações principais: corte laser 2D/3D, soldagem laser
• Lasers compatíveis: TruDisk (estado sólido), TruFiber (fibra)
• Faixa de potência laser: 3000 W – 4000 W
• Percursos: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = rotação contínua (n × 360°)
• Dimensões máximas úteis da peça (X × Y × Z): 2540 × 1040 × 470 mm
• Velocidades lineares máximas (X/Y/Z): 60 m/min; simultânea: 104 m/min
• Acelerações lineares máximas (X/Y/Z): 8 m/s²; simultânea: 13,8 m/s²; B: 200 rad/s²; C: 100 rad/s²
• Precisão de posicionamento: 0,08 mm (lineares), 0,015° (B)
• Funções notáveis: acoplamento magnético para ópticas, X-Blast, óptica móvel, Teachbox e ecrã tátil, integração TruTops Cell Shopfloor, LLK 2-em-1 para corte e soldagem
