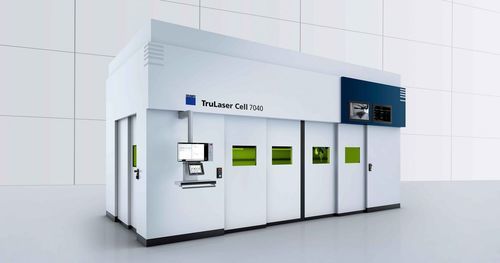

Máquina de corte a laser 2D TruLaser Cell 7040

a laser 3Dpara metaispara chapas

Visão geral
O TruLaser Cell 7040 é um sistema laser 3D modular para componentes 2D/3D e tubos. Permite alternar entre corte a laser, soldadura a laser e deposição metálica por laser (LMD) e pode ser configurado ou reequilibrado conforme os requisitos de produção.

Principais vantagens

• Alta produtividade: dinâmica de máquina avançada e recursos de otimização de ciclo para reduzir tempos de processamento.
• Ergonomia do operador: painel de controlo móvel/rotativo e app MobileControl para operação a partir de qualquer posição.
• Segurança do processo: tecnologia X‑Blast e conceito robusto de bocal para maior estabilidade e vida útil.
• Qualidade da peça: tabelas tecnológicas, alinhamento garantido do feixe e BrightLine Weld para resultados consistentes de corte e solda.
• Pronto para Indústria 4.0: conceito de controlo moderno com interface OPC/UA.
• Modular e atualizável: módulos configuráveis e opções de retrofit para layouts personalizados.

Flexibilidade de processo e operação
Suporta corte laser 2D/3D, soldadura a laser e LMD. A solução 2‑em‑1 em fibra permite múltiplos processos com um único cabo laser; a mudança de processo normalmente exige apenas a troca da ótica de processamento, enquanto o controlo adapta‑se automaticamente. O painel ergonómico (rotativo e móvel) e o rato 6D facilitam o teach‑in e os movimentos rápidos dos eixos.

Vantagens de custo e instalação
Alta dinâmica, furação em movimento (FastLine Cell) e ótica de corte dinâmica reduzem tempos de ciclo. Operação em duas estações, trocadores rotativos e mesas móveis permitem carga/descarga paralela em produção de grande volume. A porta frontal rápida e os quadros elétricos integrados minimizam a área ocupada e os tempos não produtivos.

Aplicações (exemplos)

• Corte de chapas galvanizadas para componentes automotivos com elevada qualidade.
• Acabamento e contorno 2D/3D de peças de veículos e protótipos.
• Soldadura a laser de peças tridimensionais (p.ex. rodas de ventilador) para reduzir material e retrabalhos.
• Aplicações BrightLine Weld para soldaduras quase sem respingos e maior produção.
• Reparação e revestimento por LMD para prolongar a vida útil dos componentes.
• Tailor welded blanks: combinação eficiente de materiais/espessuras com VisionLine e óticas Multifocus.

Software

• TruTops Cell: ambiente de programação 3D, importação de CAD 3D e geração automática de propostas de processo e dispositivos.
• TruTops Boost: assistentes de automação para seleção de parâmetros, nesting e simplificação da programação.

Opções e automação

• BrightLine Weld, Smart Approach, Smart Optics Setup, ObserveLine e VisionLine para controle de qualidade e processamento de imagem.
• Parede para duas estações, trocador rotativo e mesas móveis para otimizar carga/descarga e ergonomia.
• Interfaces de automação (Basic/Comfort/Professional) conforme o nível de integração desejado.

Dados técnicos (resumo)
TruLaser Cell 7040 fiber
Alcances: X = 4000 mm; Y = 1500 / 2000 mm; Z = 750 / 1000 mm; B = ±135°; C = n x 360°; ótica dinâmica ±9 mm
Velocidades máx.: eixos simples até 100 m/min; simultânea até 173 m/min; B/C até 90 1/min
Acelerações máx.: X 9 m/s²; Y/Z 10 m/s²; ótica dinâmica 40 m/s²; B 200 rad/s²; C 100 rad/s²
Precisão de posicionamento: eixos lineares 0,08 mm; eixo B 0,015°
Potência laser: 3000–6000 W (TruDisk / TruFiber)

Características / especificações técnicas

• Modelo: TruLaser Cell 7040 (variante fiber disponível)
• Processos: corte laser 2D/3D, soldadura a laser, deposição laser (LMD)
• Alcances principais: X 4000 mm; Y 1500/2000 mm; Z 750/1000 mm; rotações B/C para trabalho 5‑eixos
• Ótica de corte dinâmica ±9 mm; velocidade simultânea máx. 173 m/min
• Potência laser configurável 3000–6000 W; compatível com TruDisk e TruFiber
• Software: TruTops Cell, TruTops Boost; interface OPC/UA
• Opções chave: BrightLine Weld, FastLine Cell, VisionLine, ObserveLine, Smart Approach, Smart Optics Setup, trocador rotativo, operação em duas estações
