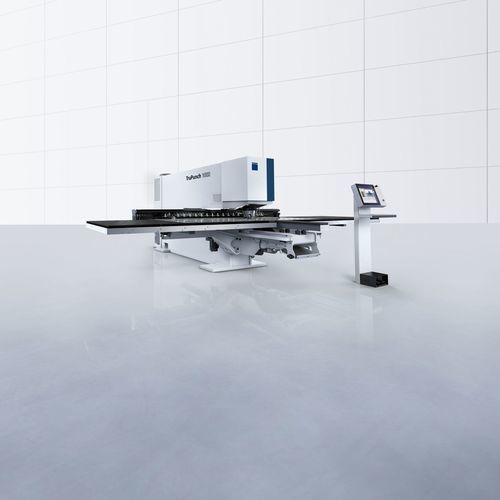

Puncionadeira CNC TruPunch 1000

elétricapara metais

Visão geral
A TruPunch 1000 (S05) é uma punçonadora compacta de nível de entrada concebida para produção económica de pequenas séries e peças metálicas simples. Combina punção, conformação de roscas, extrusão e dobra de abas numa única fixação sem reposicionamento, permitindo processar chapas de formato médio e lotes reduzidos de forma eficiente.

Benefícios principais

• Capacidades multi-processo: punção, conformação de roscas, extrusão e dobra de abas numa só configuração.
• Compatibilidade ampla de ferramentas: suporte a ferramentas TRUMPF como MultiTool e MultiShear para operações de corte e conformação.
• Operação intuitiva: Touchpoint HMI para programação simples e rápida entrada em produção.
• Opções eficientes em material: processamento sem esqueletos e separação otimizada para reduzir desperdícios.

Aplicações / Exemplos

• Componentes eletrónicos: abas, copos, conformação por rolos e feições escalonadas com ferramentas stepping, bracket, copo retangular/round e ferramentas de rolo.
• Peças gerais de chapa: nervuras, operações MultiCut, conformação em copo e operações de offset/roll-forming.

Equipamentos e opções

• Mesas com escovas para manuseio delicado do material.
• On-Demand Drive: controlo hidráulico da cabeça de punção para reduzir ruído e carga hidráulica.
• Correia transportadora de peças para ejeção fiável das peças punçadas.
• Touchpoint HMI e software TruTops Boost para programação e controlo de produção.

Dados técnicos (pequeno / médio)
Modelo: TruPunch 1000 (S05) pequeno — TruPunch 1000 (S05) médio
Dimensões (L x P x A): 6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
Velocidade de punção (E = 1 mm): 600 1/min — 600 1/min
Velocidade de marcação: 1300 1/min — 1300 1/min
Curso eixo X: 2050 mm — 2500 mm
Curso eixo Y: 1250 mm — 1250 mm
Espessura máxima de chapa: 6,4 mm — 6,4 mm
Peso máximo da peça: 150 kg — 150 kg
Força máxima de punção: 165 kN — 165 kN
Tempo de troca MultiTool: 2,4 s — 2,4 s
Posições de ferramenta (pequeno / médio): 15 / 18 (mais 2 grampos)
Tamanhos de extracção (ex.): porta 180 x 150 mm; com mesa móvel até 180 x 500 mm; calha fixa até 460 x 500 mm
Consumo médio (desligamento auto): 0,3 kW ; em produção: 4,3 kW

Características / Especificações

• Nome do modelo: TruPunch 1000 (S05)
• Tipo de máquina: punçonadora (compacta, nível de entrada)
• Processos: punção, conformação de roscas, extrusão, dobra de abas
• Espessura máx. de chapa: 6,4 mm
• Força máx. de punção: 165 kN
• Velocidade de punção (E = 1 mm): até 600 1/min
• Velocidade de marcação: até 1300 1/min
• Área de trabalho X × Y: 2050 × 1250 mm (pequeno) ou 2500 × 1250 mm (médio)
• Peso máx. da peça: 150 kg
• Tempo de troca MultiTool: 2,4 s
• Consumo típico: standby 0,3 kW, produção 4,3 kW
