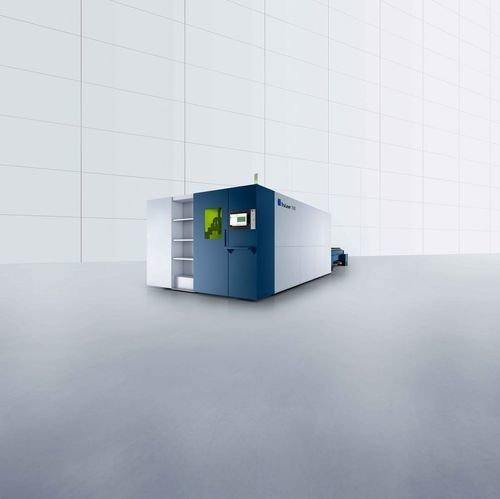

Máquina de corte a laser 2D TruLaser 10 series

para metaispara chapasCNC

Resumo
A série TruLaser 1000 utiliza um laser de estado sólido em fibra e uma HMI orientada ao operador para oferecer uma solução compacta de corte laser 2D adequada a utilizações de baixa a média intensidade. As máquinas disponibilizam opções de potência laser, interfaces de automação e pacotes de processo para diferentes materiais e geometrias de peça.

Principais vantagens

• Solução de entrada e expansão economicamente adequada para oficinas com produção baixa a média
• Operação Touchpoint intuitiva e dados de corte integrados para reduzir tempos de arranque
• Resultados de corte consistentes nas gamas de materiais e espessuras suportadas
• Carcaça de proteção e proteção de feixe para segurança do operador
• Interfaces preparadas para automatização e opções de manuseio e classificação de peças

Aplicações

• Ampla gama de espessuras de chapa (ex.: TruLaser 1030 fiber normalmente 1–25 mm)
• Processamento produtivo por corte por fusão de inox fino e aço de construção
• Corte de alumínio, latão, cobre e aço inox revestido conforme configuração
• Processos e opções avançadas: BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel, etc.

Funcionalidades e opções

• Touchpoint HMI (tipo tablet) para rápida curva de aprendizagem
• Dados de corte integrados para materiais e espessuras (parâmetros pré-testados TRUMPF)
• Estratégia de cabeça única com ajuste automático de foco e diâmetro focal
• Nanojuntas e microjuntas para fixação segura da peça e remoção simplificada
• Part Station e Part Separator para triagem e separação eficientes
• Fiber Care: suporte de peças de serviço para lasers TruFiber em contrato de assistência
• PierceLine: monitorização e controlo do furo para proteger máquina e reduzir tempo de perfuração
• BrightLine fiber para qualidade de arestas melhorada em várias espessuras
• CoolLine para arrefecimento dirigido ao cortar aço grosso
• Highspeed e Highspeed Eco para aumento do rendimento e redução do consumo de gás
• Trocador automático de bicos e estratégias automáticas para operação contínua
• Proteção contra colisões, Smart Collision Prevention e DetectLine para fiabilidade do processo
• AdjustLine para adaptação do processo a variações na qualidade do material
• Sorting Guide, Drop&Cut, app MobileControl e Cutting Guide para assistência por câmara e software
• Ecossistema de software: TruTops Boost e Smart View para programação e monitorização

Dados técnicos (selecionados — pontos de destaque)
Modelos: TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Dimensões (C × L × A): 9333 mm × 5990 mm × 2200 mm (1030) · 11150 mm × 6650 mm × 2200 mm (1040) · 15500 mm × 7150 mm × 2200 mm (1060)
Peso da máquina base: 9400 kg (1030) · 12000 kg (1040) · 16500 kg (1060)
Velocidade máxima (simultânea): 140 m/min para todos os modelos
Área de trabalho (X × Y): 3000 mm × 1500 mm (1030) · 4000 mm × 2000 mm (1040) · 6000 mm × 2500 mm (1060)
Peso máximo da peça sem trocador de paletes para cargas pesadas: 900 kg (1030) · 2000 kg (1040) · 2900 kg (1060)
Peso máximo da peça com trocador de paletes para cargas pesadas: 1800 kg (1030) · 3300 kg (1040) · 4900 kg (1060)
Opções de laser (exemplos): TruFiber 4000 / 6000 / 9000 / 12000 (ver ficha do produto para níveis de potência disponíveis)

Nota
Existem várias opções e pacotes de processo disponíveis (BrightLine fiber, CoolLine, Highspeed, Nanojuntas, EdgeLine Bevel, PierceLine, etc.). As capacidades da máquina e as espessuras máximas dependem da potência do laser selecionada e da configuração. Verifique as especificações finais na ficha técnica do produto.
