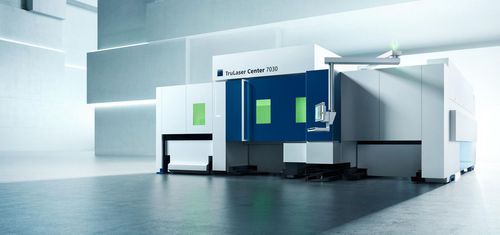

Máquina de corte a laser 2D TruLaser Center 7030

para chapasCNCcompacta

Visão geral
O TruLaser Center 7030 é um sistema compacto de corte a laser 2D totalmente automatizado que integra programação, corte, retirada de peças, classificação e deposição numa única célula. Destina‑se à produção contínua de alto rendimento e ao manuseio fiável de peças pequenas e delicadas.

Principais vantagens e funções

• Fluxo de trabalho integrado e automatizado: sugestões de programação, corte a laser, remoção, classificação e deposição.
• Vision Equipment: câmaras e iluminação para transparência do processo e monitorização.
• SmartGate: suporte móvel sincronizado com a cabeça de corte para evitar inclinação e soldagem indesejada; cilindro ejetor encontra pontos ótimos de expulsão.
• SmartLift: pinos ajustáveis que elevam peças por baixo para estabilizar geometrias delicadas durante a remoção.
• SortMaster Speed: remoção e empilhamento em alta velocidade para até oito paletes/contenedores com interrupções mínimas do corte.
• SortMaster Box Linear: classificação paralela de peças pequenas em até oito recipientes.
• LoadMaster Center / opções LoadMaster: alimentação automática de chapas e tecnologia de peeling para separação fiável das folhas.
• Trocador automático de bicos: seleção programada de bicos com armazenamento em armário para preparação em paralelo.
• Conceito híbrido: eixo adicional dinâmico sobre a cabeça de corte para explorar altas velocidades em cantos e contornos complexos.
• TruTops Boost: geração automática de propostas de corte, remoção e classificação que consideram condições físicas para evitar inclinação e otimizar o fluxo.
• Opções de ligação a armazéns: ligação frontal ou lateral a sistemas de armazenamento (ex. TruStore ou outros) para alimentação de material e armazenamento de peças acabadas.

Aplicações e materiais
Compatível com aplicações comuns de corte de chapa; processa aço, aço inoxidável, alumínio, cobre e latão. Particularmente eficiente em chapas finas e capaz de remover de forma fiável peças muito pequenas ou delicadas.

Automação & software

• Integração dos módulos de hardware automatizados (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) com o TruTops Boost para suporte ao fluxo de trabalho.
• Preparado para Indústria 4.0 com conectividade e interfaces OPC UA; Smart View para monitorização e análise da máquina.
• Opções de integração com sistemas de armazém e ferramentas de planeamento de produção.

Casos de uso / Destaques

• Produção totalmente automatizada desde o programa até à peça classificada para corte a laser de alto rendimento.
• Remoção e empilhamento fiáveis de peças grandes e extremamente finas.
• Suportes e expulsões inteligentes que reduzem sucata e interrupções de manuseio.
• Adaptável a uma ampla gama de geometrias e espessuras dentro dos limites da máquina.

Características / especificações técnicas

• Modelo: TruLaser Center 7030
• Marca: TRUMPF
• Área de instalação — Comprimento: 10135 mm
• Área de instalação — Largura (carro estendido): 10720 mm
• Área de instalação — Largura (carro retraído): 6420 mm
• Área de instalação — Altura: 3050 mm
• Peso com todas as unidades: 38860 kg
• Campo nominal de trabalho — Eixo X: 3000 mm
• Campo nominal de trabalho — Eixo Y: 1500 mm
• Campo nominal de trabalho — Eixo Z: 120 mm
• Opções de laser: TruFiber 6001 (6000 W) ou TruFiber 12001 (12000 W)
• Espessuras máximas indicativas: aço / inox 12,7 mm; alumínio / latão / cobre 6 mm
• SmartGate descarga — Tamanho máx. peça: 160 mm x 160 mm; Tamanho mín. peça: 30 mm x 30 mm
• SortMaster Speed descarga — Tamanho máx. peça: 2000 mm x 1500 mm; Tamanho mín. peça: 90 mm x 60 mm
• Módulos padrão de automação: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Software / integração: TruTops Boost; interfaces OPC UA; Smart View
