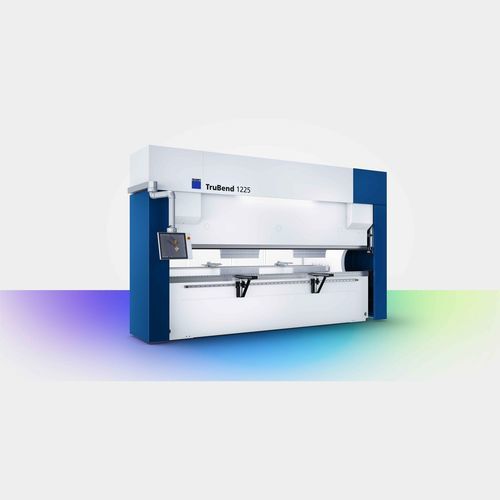

Curvadora elétrica TruBend 1000

de perfisverticalCNC

Visão geral
A TruBend Série 1000 é uma gama de prensas dobradeiras de entrada, concebida para operações de dobra simples e flexíveis. Oferece uma solução económica para produzir peças com qualidade consistente e operação intuitiva, adequada para gerir picos de carga e encomendas adicionais.

Características principais

• Operação direta e intuitiva: programação numérica e gráfica através dos controlos TRUMPF para configuração rápida.
• Dobra precisa: régua traseira de 4 eixos para posicionamento exato de componentes complexos.
• Variações de aperto de ferramenta: QuickClamp (Classic) e sistema hidráulico TRUMPF (Comfort) para trocas rápidas de ferramentas.
• Suporte remoto: assistência remota TRUMPF para diagnóstico e apoio global.

Aplicações

• Dobra de peças em chapa fina com ângulos precisos.
• Processamento de perfis longos com alta precisão dimensional.
• Tratamento flexível de diferentes espessuras de chapa conforme o modelo.

Equipamento / Modelos

• Modelo Classic: configuração padrão para tarefas universais de dobragem com QuickClamp e régua traseira 4 eixos.
• Modelo Comfort: configuração estendida com aperto hidráulico de ferramenta, crowning controlado por CNC e opções para ferramentas leves e Safety‑Click.

Dados técnicos (seleção da tabela)
Categoria | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Força de prensagem | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Comprimento de dobra | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Passagem livre entre colunas | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Altura útil | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Profundidade de garganta | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Dimensões (L×W×H) exemplos | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Peso exemplos | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Informações adicionais
O modelo Comfort suporta ferramentas leves (até 30% mais leves) com Safety‑Click, ferramentas LASERdur ZN para chapa galvanizada e mais de 150 tipos de ferramentas disponíveis. Software e conectividade: compatibilidade com TecZone Bend, interfaces OPC UA e opções de integração para monitorização e sistemas de produção.

Características / especificações técnicas

• Família de produto: TruBend Série 1000 (modelos 1060, 1100, 1150, 1225, 1320 em Classic e Comfort).
• Intervalo de força: 600 kN a 3200 kN conforme modelo.
• Comprimento de dobra: 2050 mm a 4100 mm conforme modelo.
• Régua traseira: 4 eixos para posicionamento preciso.
• Aperto de ferramenta: QuickClamp (Classic) ou aperto hidráulico TRUMPF (Comfort).
• Funcionalidades Comfort: aperto hidráulico, crowning CNC e opções estendidas.
• Software: TecZone Bend; conectividade via OPC UA para integração.
