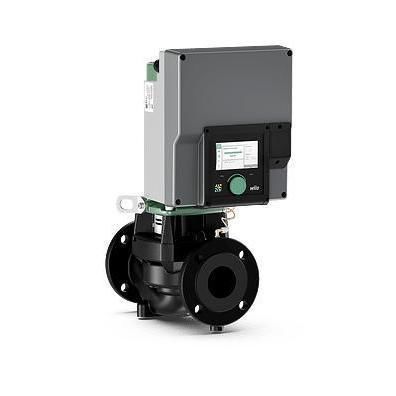

Bomba centrífuga Stratos GIGA2.0-I series

de águaelétricaestacionária

Resumo A bomba de rotor seco inteligente para aplicações de aquecimento, ar condicionado e refrigeração em edifícios grandes. A versão Inline oferece interfaces para controlo de bombas múltiplas, integração na gestão técnica centralizada, registo de dados de funcionamento e opções para acesso móvel via Wilo-Smart Connect. Tecnologia do botão verde e visor grande para operação simples e intuitiva. O assistente de regulação assegura uma regulação ótima e a interação entre o motor EC IE5 e a hidráulica comprovada garante alta eficiência energética e elevada fiabilidade.

Principais funcionalidades

• Local adjustment and operation through mobile devices via Bluetooth and multi-pump control by means of Wilo Net connectivity
• Analogue and digital interfaces for integration into building automation systems
• Application-guided setting assistant for optimal control
• Clear display and Green Button Technology for intuitive operation
• Highest transparency of operating data for analysis and optimisation
• Optimum energy efficiency via IE5 motor technology and proven pump hydraulics with innovative control functions (Dynamic Adapt plus, Multi-Flow Adaptation, T-const)
• High reliability through innovative drive technology and proven hydraulics

Tipo de construção
Bomba Inline de alta eficiência com motor IE5 e adaptação eletrónica da capacidade, construção como bomba de rotor seco. Versão como bomba centrífuga de baixa pressão monocelular com ligação de flange e empanque mecânico.

Aplicação
Bombagem de água de aquecimento, água fria e misturas de água/glicol sem substâncias abrasivas em sistemas de aquecimento, de ar condicionado e de refrigeração.

Equipamento / Função
Interfaces múltiplas para controlo e integração, ranhura opcional para módulo CIF, visor gráfico rotativo (4,3''), botão verde, entradas analógicas/digitais e interfaces de comunicação integradas. Módulo Wilo-Smart Connect BT incluído para Bluetooth.

Campos de aplicação
Através da regulação precisa do modo de controlo para a instalação específica, permite funcionamento com máxima eficiência do sistema.

Aquecimento

• Radiadores
• Aquecimento do piso
• Aquecimento do teto
• Aquecedores de ar
• Aquecimento do betão
• Separador hidráulico
• Distribuidor sem pressão diferencial
• Reservatório intermédio para aquecimento
• Permutador de calor
• Circuito de recolha de calor (bomba de calor)
• Circuito de aquecimento distrital

Arrefecimento

• Arrefecimento do teto
• Arrefecimento por pavimento radiante
• Equipamentos de ar condicionado
• Arrefecimento de betão
• Separador hidráulico
• Distribuidor sem pressão diferencial
• Reservatório intermédio para refrigeração
• Permutador de calor
• Circuito de água arrefecida
• Circuito de refrigeração distrital

Aquecimento e arrefecimento combinado

• Comutação automática

Modos de controlo

• Velocidade constante (n-constante)
• Δp-c pressão diferencial constante
• Δp-v pressão diferencial variável
• Dynamic Adapt plus para adaptação contínua dinâmica da capacidade
• T-const para regulação de temperatura constante
• ΔT para regulação por temperatura diferencial
• Constante para regulação de caudal (Q-constante)
• Multi-Flow Adaptation: deteção dinâmica do caudal total para alimentação adequada das bombas secundárias
• Regulação PID definida pelo utilizador

Funções opcionais

• Q-Limitmax para limitação do caudal máximo
• Q-Limitmin para limitação do caudal mínimo
• Regulação do circuito de referência (Δp-c com sensor de pressão diferencial externo)
• Ajuste variável da inclinação da curva característica Δp-v
• No-Flow Stop (Desativação Fluxo-Nulo)

Regulações manuais

• Seleção do campo de aplicação via assistente de regulação
• Regulação dos parâmetros de funcionamento correspondentes
• Ponto de funcionamento nominal: introdução direta do H e Q calculado em Δp-v
• Correção para fluidos viscosos (ajuste de viscosidade e densidade)
• Indicação de estado e histórico
• Ajustar e repor a contagem da quantidade de energia (calor ou frio)
• Bloqueio de teclado
• Repor regulação de fábrica ou conjuntos de parâmetros guardados
• Parametrizar entradas analógicas, entradas binárias e saídas de relé
• Função de bomba dupla (2 bombas simples a funcionar como dupla)

Funções automáticas

• Adaptação da capacidade otimizada para funcionamento energeticamente eficiente
• Rotinas automáticas de resolução de erros
• Comutação entre modo de aquecimento e de arrefecimento
• Proteção total do motor integrada
• Desativação em deteção de fluxo zero (No-Flow Stop)
• Registo permanente de dados de funcionamento
• Indicação da hora para erros/avisos e histórico

Entradas e saídas e respetivas funções

• 4 entradas analógicas: sinais 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000 (PT1000 apenas em duas entradas analógicas). Aplicações: sensor de pressão diferencial, ajuste remoto do valor nominal, entradas de sensores de temperatura, sensor para regulação de circuito de referência ou modo PID
• 2x entrada digital: para sinais de controlo ou interruptores sem voltagem
• 2x saída de relé: SSM (sinal coletivo de avaria, alternador sem voltagem) e SBM (sinal coletivo de funcionamento, alternador sem voltagem)
• Wilo Net para gestão de bombas duplas e comunicação entre várias bombas (Multi-Flow Adaptation)

Indicação e avisos

• Visor «Indicação de funcionamento»: modo de controlo atual, valor nominal, altura manométrica real, caudal atual, consumo de potência elétrica, consumo elétrico, temperaturas quando sensores ligados
• Indicação do ponto de funcionamento no campo de referência hidráulico
• Indicação LED: operação sem erros (verde), comunicação (azul)
• Visor «Indicação de erro» (vermelho): códigos de erro em texto e instruções para medidas corretivas
• Visor «Indicação de aviso» (amarelo): códigos de aviso e instruções
• Visor «Indicação do processo» (azul): processo de atualização de software

Código do modelo (exemplo)
Exemplo: Wilo-Stratos GIGA2.0-I 2.5/3-125/5.5-xx
Stratos GIGA = Designação da bomba
2.0 = 2.ª geração
-I = Bomba simples Inline
2.5 = Conexão de flange 2,5 pol.
3-125 = Valor nominal de ajuste contínuo 3-125 ft
5,5 = Potência nominal do motor em cv
-xx = Variante

Materiais e construção
Corpo e lanterna: EN-GJL-250/ASTM A48; corpo da bomba e flange do motor com revestimento catódico eletrossubmersível; impulsor: PPS-GF40; veio: 1.4057/AISI 431; empanque mecânico: Q1Q1X4GG (outros a pedido). Visor gráfico a cores rotativo (4,3''), proteção do motor integrada, 6 entradas de cabos para alimentação e sinais.

Equipamento fornecido

• Bomba
• Módulo Wilo-Smart Connect BT (Bluetooth)
• Manual de instalação e funcionamento e declaração de conformidade

Características / especificações técnicas

• Gama de temperatura admissível do fluido: -4 °F a 250 °F (-20 °C a +120 °C)
• Empanque mecânico para transporte de água até Tmax = 200 °F (+90 °C). Até T ≤ 250 °F (+120 °C) permitida mistura de glicol até 50 % (vol.)
• Tensões de ligação de rede: 3~480 V ±10 %, 60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 % +10 %, 50/60 Hz
• Cumprimento da compatibilidade eletromagnética sem medidas adicionais: emissão para ambiente residencial e imunidade para ambiente industrial segundo EN 61800-3:2018
• Tipo de proteção: IP55 (apenas para uso interior)
• Diâmetro nominal do flange: 1,5 a 4 pol.
• Pressão de funcionamento máx.: 175 psi (12 bar) à temperatura -4 °F a 250 °F (-20 °C a +120 °C)
