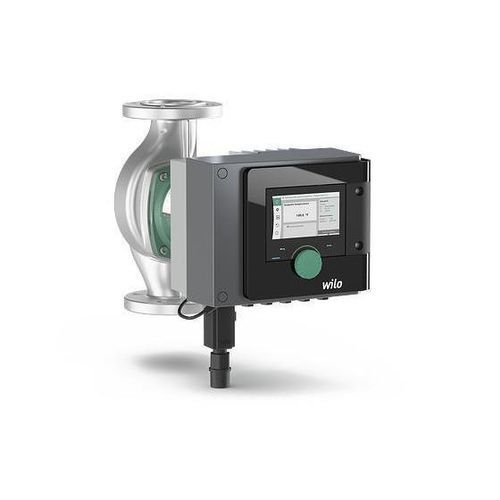

Bomba centrífuga Stratos MAXO-Z series

para água potávelcom motor CC sem escovasestacionária

Présentation
A bomba eletrónica de alto rendimento inteligente para a circulação de água quente sanitária em grandes edifícios com tecnologia de gestão de edifícios.

Principais características

• Utilização intuitiva através da regulação guiada por aplicação com o assistente de regulação combinado com o novo visor e o botão de comando com a tecnologia de botão verde.
• A mais elevada higiene de água potável e eficiência energética através da nova função de regulação inteligente, inovadora T-const.
• Apoio à higiene ótimo através da deteção de desinfeção térmica.
• Interfaces de comunicação mais recentes (por ex., Bluetooth) para a ligação a dispositivos terminais móveis e interligação direta de bombas através da Wilo Net para o controlo de várias bombas.
• Máximo conforto na instalação elétrica graças à caixa de terminais simples e grande e ao Wilo-Connector otimizado.

Descrição geral
A Wilo-Stratos MAXO-Z desenvolvida especialmente para aplicações de água potável combina as características inovadoras da Wilo-Stratos MAXO com um corpo em aço inoxidável. O material duradouro e higiénico distingue-a das restantes bombas de circulação de água potável quente no mercado.

Tipo de construção
Bomba de circulação de rotor húmido Smart com ligação de flange oval e circular, motor EC e ajuste de potência eletrónico integrado.

Aplicação
Sistemas de circulação de água potável de todas as versões, aquecimentos com água quente de todos os sistemas, sistemas de ar condicionado, circuitos de refrigeração fechados, sistemas de circulação industriais.

Campos de aplicação
Através da regulação precisa do modo de controlo para a respetiva aplicação específica da instalação (p. ex., radiador, aquecimento do piso, arrefecimento do teto), a bomba permite um funcionamento com a máxima eficiência da instalação.

Aquecimento

• Elementos de aquecimento
• Aquecimento do piso
• Aquecimento do teto
• Aquecedores de ar
• Separador hidráulico
• Permutador de calor

Arrefecimento

• Arrefecimento do teto
• Arrefecimento do piso
• Ar condicionados
• Separador hidráulico
• Permutador de calor

Aquecimento e arrefecimento combinado

• Comutação automática

Modos de controlo

• Velocidade constante (modo de controlo)
• Δp-c para pressão diferencial constante
• Δp-v para pressão diferencial variável
• Dynamic Adapt plus para uma adaptação contínua (dinâmica) da capacidade de transporte às necessidades atuais
• T-const. para a regulação da temperatura constante
• ΔT para a regulação da temperatura diferencial
• Q constante para a regulação de caudal constante
• Multi-Flow Adaptation: deteção do caudal total através da bomba de alimentação para a alimentação adequada das bombas secundárias em distribuidores de circuito de aquecimento
• Regulador PID definido pelo utilizador

Funções opcionais

• Q-Limitmax. para a limitação do caudal máximo
• Q-Limitmin. para a limitação do caudal mínimo
• No-Flow Stop (desativação com fluxo zero)
• Modo de redução automático
• Regulação do circuito de referência (regulação Δp-c com sensor de valor real externo)
• Deteção de desinfeção térmica
• Inclinação variável da curva característica Δp-v

Regulações manuais

• Seleção do campo de aplicação através do Setup Guide
• Regulação dos parâmetros de funcionamento correspondentes
• Ponto de funcionamento nominal: introdução direta do ponto de funcionamento calculado em Δp-v
• Indicação de estado
• Ajustar e repor a contagem da quantidade de energia (calor ou frio)
• Função de purga do ar da bomba
• Bloqueio de teclado para bloquear as regulações
• Função para repor a regulação de fábrica ou dos pontos de restauro guardados (conjuntos de parâmetros)
• Parametrizar as entradas analógicas
• Parametrizar as entradas digitais
• Parametrizar as saídas de relé

Funções automáticas

• Ajuste de potência otimizado para o funcionamento energeticamente eficiente em função do modo de funcionamento
• Deteção do modo de redução
• Desativação no caso de deteção de fluxo zero (No-Flow Stop)
• Arranque suave
• Rotinas automáticas de resolução de erros (por ex., função de desbloqueamento)
• Comutação entre modo de aquecimento/refrigeração
• Proteção total do motor com dispositivos eletrónicos de disparo integrados

Entradas de controlo externas e as suas funções
2x entrada analógica:

• Tipos de sinal: 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000
• Aplicações: alteração à distância do valor nominal para qualquer modo de controlo (exceto Multi-Flow Adaptation), entradas de sensores para a temperatura, pressão diferencial ou sensor livre no modo PID definido pelo utilizador

2x entrada digital:

• Para saídas de controlo ou interruptores sem voltagem
• Funções parametrizáveis: Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (BMS DESLIGADO), Bloqueio de teclado, Comutação entre modo de aquecimento/refrigeração

Troca de dados

• Interface de Bluetooth para a troca de dados sem fios e comando à distância com smartphone ou tablet
• Interface Modbus RTU (através do módulo CIF Wilo Modbus RTU)
• Interface BACnet MS/TP (através do módulo CIF Wilo BACnet MS/TP)

Funções de aviso e indicação

• Indicações de operação e valores: valor nominal, altura manométrica real, caudal atual, consumo de potência, consumo elétrico, temperaturas
• Indicação de estado LED: funcionamento sem erros (LED verde), comunicação com as bombas (LED azul)
• Indicação de avaria (ecrã vermelho): códigos de erro e descrição do erro em texto integral, medidas corretivas
• Indicação de aviso (ecrã amarelo): códigos de aviso e medidas corretivas
• Indicação do processo (ecrã azul): ventilação da bomba, processo de atualização
• Indicação da comunicação BMS (ecrã azul): resumo dos parâmetros BMS ativos
• Sinal coletivo de avaria SSM (alternador sem voltagem)
• Sinal coletivo de funcionamento SBM (contacto NO sem voltagem)

Código do modelo
Exemplo: Wilo-Stratos MAXO-Z 3x3-40
Stratos MAXO = Bomba eletrónica de alto rendimento controlada eletronicamente
-Z = Bomba simples para sistemas de circulação de água potável
3 = Conexão de flange em pol.
3-40 = Altura do valor nominal de ajuste contínuo 3-40 ft
Altura manométrica mínima: 3,3 ft
Altura manométrica máxima: 39,4 ft
com Q = 0 US gpmEquipamento fornecido

• Bomba
• Wilo-Connector otimizado com adaptador de ligação NPT ½
• 5x prensa-fios M16 x 1,5
• Vedações em 1.25 e 2 conexões de flange em polegadas
• Manual de instalação e funcionamento

Caractéristiques / spécifications techniques

• Gama de temperatura admissível: Água potável até 3,57 mmol/l: 32 °F (0 °C) a 176 °F (+80 °C); Água de aquecimento: 14 °F (-10 °C) a 230 °F (+110 °C)
• Ligação de rede: 1~115 V, 50/60 Hz (dependendo do modelo) ou 1~230-240 V, 50/60 Hz
• Tipo de proteção: Tipo 2
• Conexão de flange: 1.25, 2 e 3 polegadas
• Pressão máx. de funcionamento: 145 psi
• Classe de isolamento: F
• Emissão de interferências segundo: EN 61800-3:2004+A1:2012 / Ambiente residencial (C1)
• Resistência à interferência segundo: EN 61800-3:2004+A1:2012 / Ambiente industrial (C2)
• Materiais: corpo da bomba em aço inoxidável; isolamento: polipropileno; impulsor: plástico; veio: aço inoxidável; rolamento: carvão
