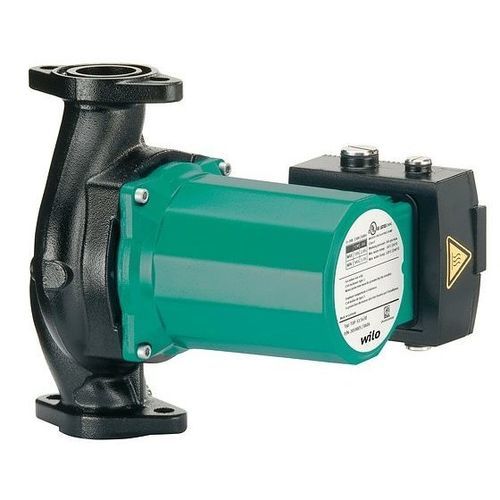

Bomba centrífuga TOP-S series

de águaelétricaestacionária

Descrição

• Sem selo mecânico
• Bomba circuladora de rotor húmido, silenciosa e de baixa manutenção
• Funcionamento em duas velocidades em todas as tensões
• Ventilação automática
• Revestimento catafórico para proteção contra corrosão
• Caixa elétrica robusta em alumínio fundido
• Dimensão flange a flange reduzida

Projeto
Bomba monoplaca de rotor húmido com ligação flangeada ou roscada. Dois patamares de velocidade pré-selecionáveis para ajuste manual da capacidade. Comprimento hidráulico curto e corpo com revestimento KTL para maior resistência à corrosão.

Aplicação

• Todos os tipos de sistemas de aquecimento por água quente
• Circuitos de arrefecimento fechados
• Sistemas de ar condicionado
• Circulação industrial
• Sistemas solares e geotérmicos
• Misturas água/glicol até 50 %
• Caudal máx.: 290 GPM
• Altura máx.: 70 ft

Equipamento / Função

• Dois patamares de velocidade pré-selecionáveis para ajuste da capacidade
• Flanges: 2 parafusos ovais 1 ¼" e 1 ½" – flange 4 parafusos 2" – 4 parafusos 3" 125# ANSI face elevada
• Corpo da bomba com revestimento catafórico
• Proteção térmica do motor; luzes de indicação de alimentação e de rotação inversa (trifásico)
• Entrada de cabo em ambos os lados para facilitar a instalação

Código do tipo
Exemplos e significado:

TOP-S 2x25 → TOP = Bomba circuladora, -S = Bomba standard, 2 = ligação em polegadas (ex.), 25 = altura 25 ft

Variantes de produto (tabela de seleção)
Número de resultados: 60

Tabela (colunas)
Designação | Ligação bomba | Ligação rede | Peças por palete | Pressão máxima de serviço | N.º artigo
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Conteúdo da entrega

• Bomba
• Juntas de flange
• Instruções de instalação e utilização

Opções

• Bombas 3~400V: motor com proteção interna ou proteção integrada; luz coletiva de avaria e contacto para sinal de avaria coletiva (consoante o tipo)
• Bombas 1~230V: motor com proteção interna ou proteção completa do motor em conjunto com relé Wilo

Materiais

• Corpo da bomba: ferro fundido ou bronze com revestimento catafórico
• Impulsor: composto técnico (PP - 50 % fibra de vidro)
• Eixo: aço inox
• Rolamento: carvão impregnado com metal

Especificações técnicas

• Alimentação: 1~115/230 V, 60 Hz / 3~208/230/460 e 575 V, 60 Hz (dependendo do tipo)
• Temperatura do fluido: -14 °F a +248 °F (-10 °C a +120 °C)
• Caudal máx.: até 290 GPM
• Altura máx.: até 70 ft
• Pressão máxima de serviço: 145 PSI (10 bar)
