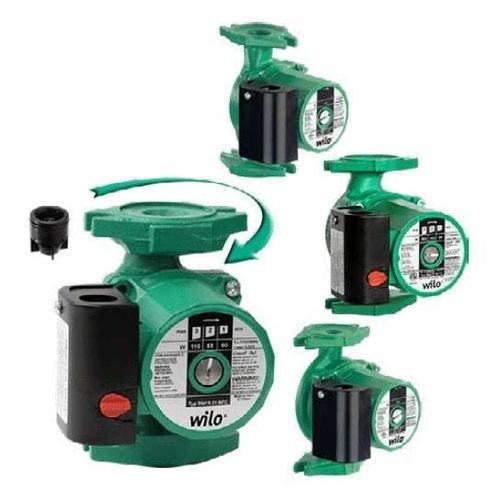

Circulador RF Star series

Resumo

• Adequado para qualquer posição de instalação com veio horizontal; caixa de terminais em posição de 3-6-9-12 horas
• 3 patamares de velocidade pré-seleccionáveis para adaptação de carga

Tipo de construção
Bomba de circulação de rotor húmido com ligação roscada. Versão RSL com ligação para ventilação rápida. Patamares de velocidade pré-seleccionáveis para adaptação da capacidade

Aplicação
Todos os tipos de sistemas de água quente, sistemas de circulação industriais, sistemas de água de refrigeração e ar condicionado.

Equipamento / função

• 3 patamares de velocidade de selecção manual
• Ponto de encaixe da chave no corpo da bomba
• Motor à prova de bloqueio de corrente, não é necessária protecção do motor
• Entrada do cabo possível nos dois lados, para facilitar a montagem
• Ligação rápida Wilo com grampos para ligação eléctrica fácil

Código do modelo
Star-RS 25/4
Star-RS — Bomba standard
L — Ligação para ventilação rápida
25 — Diâmetro nominal R1
4 — Altura manométrica máx. em m

Especificações técnicas

• Gama de temperatura admissível: -10 °C a +110 °C
• Ligação à rede: 1~230 V, 50 Hz
• Tipo de protecção: IP 44
• Diâmetro nominal: Rp 1/2, Rp 1 ou Rp 1 1/2
• Pressão de funcionamento máx.: 10 bar

Materiais

• Corpo da bomba: Ferro fundido (EN‐GJL‐200)
• Roda móvel: Plástico (PP - 40 % GF)
• Veio: Aço inoxidável (X40 Cr13)
• Rolamento: Carvão impregnado com metal

Equipamento fornecido

• Bomba
• Vedações
• Manual de instalação e funcionamento

Opções

• Ventilation pump Star‐RSL 25/6 with automatic ventilation connection
• Special version 25/4 and 25/6
  • Overall length 130mm (cast iron)
  • Overall length 180mm (red bronze)

Características / Especificações técnicas

• Instalação: eixo horizontal, caixa de terminais rotacionável (posições 3-6-9-12 horas)
• Velocidade: 3 patamares pré-seleccionáveis
• Temperatura de fluido suportada: -10 °C a +110 °C
• Tensão de alimentação típica: 1~230 V, 50 Hz (existem variantes 1~115 V, 60 Hz mencionadas para modelos específicos)
• Protecção: IP 44
• Pressão máxima de funcionamento: 10 bar (≈140 psi)
• Diâmetros nominais disponíveis: Rp 1/2, Rp 1, Rp 1 1/2 (e variantes flange 0.75"-1.5")
• Materiais principais: corpo em ferro fundido, roda móvel em PP reforçado, veio em aço inoxidável
• Fornecimento: bomba, vedações e manual
